Listwa zaciskowa IP20 A12H kolor szary 12x16mm2 MAD1012A15 | MAD1012A15 Morek

Opis i Kluczowe Cechy

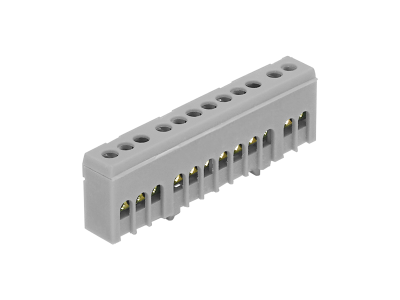

Listwa zaciskowa IP20 A12H (symbol MAD1012A15) w kolorze szarym o wymiarach 12x16 mm² to bezpieczne i praktyczne rozwiązanie do zarządzania przewodami neutralnymi i uziemiającymi w instalacjach elektrycznych. Przeznaczona do montażu na szynie DIN, wyposażona w osłonę na tor prądowy, która chroni przed przypadkowym kontaktem z elementami pod napięciem. Maksymalne napięcie pracy 690V i prąd znamionowy 63A gwarantują niezawodność nawet przy dużych obciążeniach.

• Stopień ochrony IP20: Chroni przed przypadkowym dotykiem części pod napięciem, zapewniając bezpieczeństwo podczas montażu i eksploatacji.
• Osłona na tor prądowy: Prewencja przed przypadkowym kontaktem z częściami czynnymi, minimalizująca ryzyko zwarcia i porażenia prądem.
• 12 połączeń: Elastyczność w konfiguracji instalacji – odpowiednia liczba dla średnich i dużych projektów.
• Zakres przekroju 1,5–16 mm²: Uniwersalność zastosowania – obsługa zarówno cienkich przewodów, jak i grubych żył kablowych.
• Kolor szary: Ułatwia identyfikację przewodów neutralnych i uziemiających w uporządkowanej instalacji.

Zgodność z Normami

Listwa zaciskowa IP20 A12H spełnia wymogi norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych. Posiada oznaczenie CE i jest zgodna z dyrektywami unijnymi w zakresie niskiego napięcia (LVD) oraz kompatybilności elektromagnetycznej (EMC).

Zastosowanie

Listwa zaciskowa A12H znajduje zastosowanie w szafach rozdzielczych, sterowniczych oraz innych miejscach wymagających uporządkowania i zabezpieczenia połączeń elektrycznych.

• Instalacje przemysłowe – zarządzanie przewodami neutralnymi i uziemiającymi w szafach rozdzielczych.
• Budynki mieszkalne i komercyjne – uporządkowane i bezpieczne połączenia w rozdzielnicach mieszkaniowych.
• Systemy automatyki – niezawodne mocowanie przewodów w szafach sterowniczych maszyn przemysłowych.
• Pomieszczenia techniczne – organizacja okablowania w miejscach o dużym zagęszczeniu przewodów.

Wskazówki Montażowe

Montaż listew powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Listwę należy zamocować na szynie DIN, a następnie wprowadzić przewody zgodnie z oznaczeniami kolorystycznymi (szary – neutralny/uziemiający). Osłona toru prądowego musi być zamontowana przed podłączeniem napięcia. Maksymalny moment dokręcania nie powinien przekraczać wartości zalecanej dla danego przekroju przewodu. Po montażu należy sprawdzić poprawność połączeń i szczelność osłony.

FAQ

• Czy listwa A12H jest kompatybilna z innymi listwami na szynie DIN? Tak, listwa jest standardowo przystosowana do montażu na szynie DIN 35 mm, zgodnej z normami EN 60715. Można ją stosować w szafach z innymi elementami modułowymi.
• Jaki jest maksymalny prąd znamionowy listwy? Maksymalny prąd znamionowy wynosi 63 A, co umożliwia stosowanie w instalacjach o średnim obciążeniu.
• Czy można stosować listwę do przewodów o mniejszym przekroju niż 1,5 mm²? Nie – minimalny zalecany przekrój przewodu to 1,5 mm². Stosowanie cieńszych przewodów może prowadzić do przegrzewania się połączeń.
