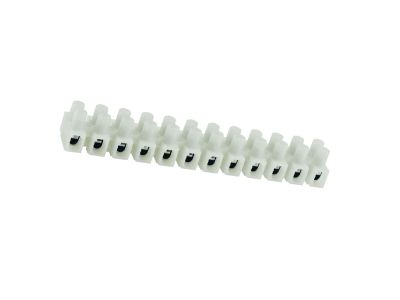

Listwa zaciskowa gwintowa termoplastyczna z podkładką, 4mm2, 12 torów | 89089110 Simet

Opis i Kluczowe Cechy

Listwa zaciskowa gwintowa termoplastyczna z podkładką 89089110 to niezawodne rozwiązanie do bezpiecznego łączenia przewodów w instalacjach elektrycznych. Dzięki 12 torom umożliwia elastyczne prowadzenie wielu obwodów, a prąd znamionowy 17,5 A i napięcie 450 V gwarantują stabilną pracę w typowych obwodach niskiego napięcia. Kompaktowe wymiary 96,2 x 14,5 x 17 mm ułatwiają montaż nawet w ciasnych puszkach i rozdzielnicach.

• Prąd znamionowy 17,5 A: Zapewnia bezpieczną pracę w obwodach o umiarkowanym obciążeniu, minimalizując ryzyko przegrzania styków.
• Napięcie znamionowe 450 V: Umożliwia stosowanie w instalacjach jedno- i trójfazowych oraz w obwodach oświetleniowych i sterowniczych.
• 12 torów: Pozwala na zgrupowanie wielu połączeń w jednej listwie, co oszczędza miejsce i ułatwia organizację przewodów w szafie sterowniczej.
• Materiały wysokiej jakości: Śruba ze stali ocynkowanej, zacisk z miedzi niklowanej i podkładka ze stali nierdzewnej zapewniają odporność na korozję i trwałość mechaniczną.
• Zakres temperatur pracy -25°C do 85°C: Gwarantuje niezawodne działanie w zmiennych warunkach środowiskowych, zarówno w ogrzewanych, jak i nieogrzewanych pomieszczeniach.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE, co potwierdza jego zgodność z obowiązującymi dyrektywami. Zaprojektowany i wyprodukowany zgodnie z dobrą praktyką inżynierską oraz standardami DIN dla aparatury łączeniowej.

Zastosowanie

Listwa zaciskowa 89089110 znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe i bezpieczne połączenie przewodów – od rozdzielnic elektrycznych po automatyke przemysłową. Doskonale sprawdza się jako element pośredni w obwodach sterowania i zasilania.

• Łączenie przewodów w rozdzielnicach i puszkach instalacyjnych – umożliwia szybkie i czytelne prowadzenie obwodów.
• Sterowanie i sygnalizacja w automatyce budynkowej – idealna do podłączania przycisków, czujników i elementów wykonawczych.
• Połączenia w obwodach oświetleniowych i gniazd wtyczkowych – zapewnia niezawodny styk przy prądzie do 17,5 A.
• Instalacje przemysłowe i maszynowe – wytrzymała konstrukcja pozwala na użytkowanie w warunkach wibracji i podwyższonej wilgotności.

Wskazówki Montażowe

Montaż listwy zaciskowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odizolowany. Listwę montuje się na szynie TH35 (DIN) lub bezpośrednio na panelu za pomocą wkrętów – producent nie podaje wymogów co do momentu dokręcania, jednak zaleca się dokręcanie śrub na wyczucie, bez nadmiernej siły. Przekrój przewodów należy dobrać do prądu znamionowego (zalecany max 2,5 mm²). Długość odizolowania przewodu: 5 mm. Po dokręceniu sprawdź poprawność połączenia – styk powinien być pewny, bez luzów.

FAQ

• Czy listwa zaciskowa nadaje się do przewodów miedzianych i aluminiowych? Listwa jest przeznaczona do przewodów miedzianych o przekroju do 2,5 mm². Stosowanie przewodów aluminiowych może wymagać dodatkowych środków ochrony przed korozją galwaniczną – w przypadku wątpliwości skonsultuj się z producentem.
• Jaka jest temperatura maksymalna pracy listwy? Producent podaje zakres temperatury użytkowania od -25°C do +85°C. Należy unikać pracy powyżej 85°C, gdyż grozi to trwałym uszkodzeniem izolacji termoplastycznej.
• Czy można używać listwy w instalacjach przemysłowych z narażeniem na wibracje? Tak, dzięki zastosowaniu podkładki ze stali nierdzewnej i zacisków miedzianych połączenie jest odporne na drgania. Zaleca się jednak okresową kontrolę dokręcenia śrub w środowiskach o wysokich wibracjach.
