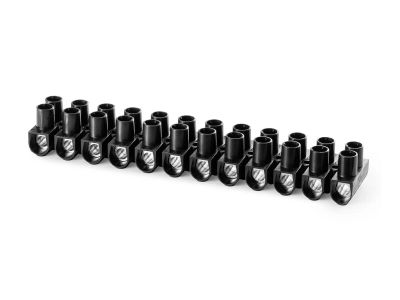

Listwa zaciskowa gwintowa termoplastyczna, 16,0 mm2, 12 torów, bezhalogenowy poliamid PA6, T85 C | 22612217 Simet

Opis i Kluczowe Cechy

Listwa zaciskowa gwintowa termoplastyczna o symbolu 22612217 to niezawodne rozwiązanie do łączenia przewodów w instalacjach elektrycznych. Wykonana z bezhalogenowego poliamidu PA6, zapewnia wysoką odporność mechaniczną i termiczną (T85°C). Dzięki przekrojowi 16,0 mm² i 12 torom umożliwia bezpieczne i uporządkowane prowadzenie obwodów jednocześnie oszczędzając miejsce w rozdzielnicy. Konstrukcja gwintowa gwarantuje pewne i stabilne połączenie przewodów bez ryzyka poluzowania.

• Przekrój 16,0 mm²: obsługa przewodów o dużym przekroju, odpowiednia do obwodów o znacznym obciążeniu prądowym bez ryzyka przegrzania złączy.
• 12 torów: możliwość przyłączenia wielu obwodów w jednej kompaktowej listwie, co upraszcza okablowanie i porządkuje wnętrze szafy sterowniczej.
• Bezhalogenowy poliamid PA6: materiał nieemitujący toksycznych gazów podczas pożaru, zwiększający bezpieczeństwo ludzi i sprzętu.
• Temperatura pracy T85°C: stabilna praca w podwyższonych temperaturach otoczenia, typowych dla zamkniętych rozdzielnic.
• Zaciski gwintowe: trwałe i wibracjoodporne połączenie – idealne do aplikacji wymagających wielokrotnego odłączania i podłączania przewodów.

Zgodność z Normami

Listwa zaciskowa spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Wykonanie z bezhalogenowego materiału potwierdza zgodność z normami dotyczącymi bezpieczeństwa pożarowego w instalacjach niskoprądowych i energetycznych.

Zastosowanie

Listwa zaciskowa 22612217 sprawdza się wszędzie tam, gdzie wymagana jest bezpieczna, uporządkowana i kompaktowa dystrybucja przewodów – zarówno w budynkach mieszkalnych, jak i obiektach przemysłowych.

• Przyłączanie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Okablowanie szaf sterowniczych w automatyce przemysłowej i budynkowej.
• Łączenie obwodów sterowniczych (np. styczników, przekaźników, czujników) w instalacjach niskoprądowych.
• Prace serwisowe i modernizacyjne – uniwersalne złącze do tymczasowych lub stałych połączeń.

Wskazówki Montażowe

Montaż listwy zaciskowej musi być przeprowadzony przez wykwalifikowany personel posiadający aktualne uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Listwę mocuj na szynie DIN TH35 lub bezpośrednio na płycie montażowej za pomocą wkrętów. Przekrój przewodów dobierz zgodnie z obciążeniem prądowym obwodu (max. 16 mm²). Zaciski gwintowe dokręcaj momentem określonym w dokumentacji producenta – unikaj nadmiernego dociśnięcia mogącego uszkodzić izolację. Po zakończeniu montażu sprawdź poprawność połączeń miernikiem ciągłości.

FAQ

• Jaki jest stopień ochrony listwy zaciskowej? W danych producenta nie podano konkretnej wartości IP. Listwa przeznaczona jest do montażu wewnątrz rozdzielnic lub szaf sterowniczych, w suchym pomieszczeniu – typowy stopień ochrony dla takiej aparatury to IP20 (brak ochrony przed wilgocią). Przed montażem w warunkach wilgotnych lub zapylonych należy zastosować dodatkowe osłony.
• Czy listwa nadaje się do przewodów miedzianych i aluminiowych? Tak, zaciski gwintowe są uniwersalne i umożliwiają łączenie zarówno przewodów miedzianych, jak i aluminiowych o odpowiednim przekroju. W przypadku aluminium zaleca się stosowanie pasty antyoksydacyjnej.
• Jaka jest maksymalna temperatura otoczenia dla pracy listwy? Podana temperatura T85°C oznacza, że listwa może pracować w otoczeniu o temperaturze do 85°C. Dla typowych rozdzielnic wewnętrznych temperatura ta jest w pełni wystarczająca.
