Listwa zaciskowa gwintowa termoplast. z podkładką, 2,5mm2, 12 torów LPA12-2.5(PA10DS) biała | 89092110 Simet

Opis i Kluczowe Cechy

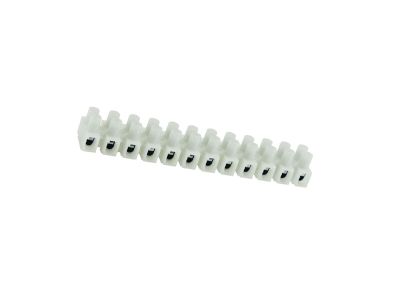

Listwa zaciskowa gwintowa LPA12-2.5 (nr katalogowy 89092110) to dwunastotorowe złącze przeznaczone do bezpiecznego i trwałego łączenia przewodów o przekroju znamionowym 2,5 mm². Dzięki prądowi znamionowemu 17,5 A i napięciu 450 V sprawdza się w standardowych obwodach instalacyjnych i sterowniczych. Kompaktowe wymiary 96,2 x 14,5 x 17 mm ułatwiają montaż w ograniczonej przestrzeni rozdzielnic i szaf sterowniczych.

• 12 torów – przekrój znamionowy 2,5 mm²: Umożliwia prowadzenie wielu obwodów w jednej listwie, oszczędzając miejsce i upraszczając okablowanie.
• Prąd znamionowy 17,5 A / napięcie znamionowe 450 V: Zapewniają bezpieczną pracę w typowych instalacjach oświetleniowych, gniazd wtykowych i sterowania bez ryzyka przeciążenia styków.
• Podkładka ze stali nierdzewnej: Gwarantuje stabilny docisk przewodu oraz odporność na korozję, co wydłuża żywotność połączenia w trudnych warunkach.
• Zacisk miedziany niklowany, śruba stal ocynkowana: Materiały o wysokiej przewodności i odporności na utlenianie minimalizują rezystancję stykową i nagrzewanie.
• Temperatura pracy od -25°C do 85°C: Pozwala na stosowanie w obiektach nieogrzewanych, halach przemysłowych oraz strefach o podwyższonej temperaturze.

Zgodność z Normami

Listwa spełnia wymagania europejskich norm bezpieczeństwa i posiada oznaczenie CE. Jej konstrukcja oraz zastosowane materiały są zgodne z ogólnymi standardami DIN dla złączek gwintowych stosowanych w instalacjach niskiego napięcia. Przed montażem należy zapoznać się z dokumentacją techniczną producenta.

Zastosowanie

Listwa zaciskowa LPA12-2.5 została zaprojektowana do uniwersalnego łączenia przewodów w rozdzielnicach elektrycznych, szafach sterowniczych oraz puszkach instalacyjnych. Sprawdza się w obwodach wymagających niezawodnego, wielotorowego punktu przyłączeniowego.

• Łączenie przewodów w rozdzielnicach mieszkaniowych i biurowych.
• Tworzenie punktów rozdziału w szafach sterowania maszyn i urządzeń przemysłowych.
• Organizacja okablowania w systemach automatyki budynkowej (sterowanie oświetleniem, ogrzewaniem, wentylacją).
• Przyłączanie czujników, siłowników i elementów wykonawczych w instalacjach niskiego napięcia.

Wskazówki Montażowe

Montaż oraz prace konserwacyjne przy listwie zaciskowej mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP i kwalifikacje elektryczne. Przed rozpoczęciem jakichkolwiek czynności bezwzględnie odłącz napięcie w instalacji i upewnij się, że obwód jest bezpieczny. Zastosuj przewody o przekroju dostosowanym do prądu znamionowego (2,5 mm²). Odizoluj przewód na długość 5 mm zgodnie z dokumentacją. Przy dokręcaniu śrub używaj narzędzi zalecanych przez producenta – moment dokręcania sprawdź w karcie katalogowej. Po zamontowaniu wykonaj próbę pociągnięcia przewodu, aby potwierdzić pewność połączenia.

FAQ

• Czy listwa ma wbudowaną podkładkę do zabezpieczenia przewodu? Tak, każdy tor wyposażony jest w podkładkę ze stali nierdzewnej, która zapewnia stabilny docisk i chroni przewód przed uszkodzeniem mechanicznym.
• Jaka jest dopuszczalna temperatura otoczenia dla pracy listwy? Producent deklaruje zakres temperatury użytkowania od -25°C do +85°C, co umożliwia stosowanie w różnych warunkach środowiskowych.
• Z jakiego materiału wykonany jest zacisk i śruba? Zacisk (część przewodząca) wykonany jest z miedzi niklowanej, a śruba ze stali ocynkowanej. Podkładka to stal nierdzewna. Taka kombinacja gwarantuje niską rezystancję styku i odporność korozyjną.
