Listwa zaciskowa do płytek drukowanych LM 5.08/03/90 3.5SN OR BX | 1716090000 Weidmuller

Opis i Kluczowe Cechy

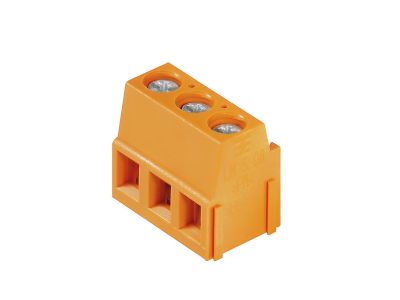

Listwa zaciskowa do płytek drukowanych z serii LM, symbol 1716090000, to 3-biegunowy łącznik przeznaczony do montażu na PCB. Rozstaw styków 5.08 mm oraz kąt 90° zapewniają wygodne okablowanie w ciasnych przestrzeniach urządzeń elektronicznych i szaf sterowniczych.

• Liczba biegunów 3: umożliwia podłączenie trzech niezależnych obwodów w jednej kostce, co oszczędza miejsce na płytce drukowanej.
• Rozstaw styków 5.08 mm: standardowy skok dla większości aplikacji automatyki i elektroniki, ułatwiający projektowanie ścieżek PCB.
• Kąt 90° (połączenie prostopadłe): pozwala na prowadzenie przewodów pod kątem prostym względem płytki, co usprawnia organizację okablowania w ograniczonych przestrzeniach.
• Kolor pomarańczowy: ułatwia wizualną identyfikację i segregację obwodów podczas montażu oraz serwisu.

Zgodność z Normami

Listwa zaciskowa została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Spełnia wymagania dla elementów łączeniowych stosowanych w instalacjach niskiego napięcia oraz urządzeniach elektronicznych. Dokładne numery norm znajdują się w karcie katalogowej producenta.

Zastosowanie

Listwa zaciskowa znajduje zastosowanie w układach sterowania, automatyce budynkowej i przemysłowej, wszędzie tam, gdzie wymagane jest niezawodne połączenie przewodów na płytce drukowanej.

• Połączenia przewodów w sterownikach PLC i modułach I/O
• Okablowanie zasilaczy impulsowych, przetwornic i transformatorów
• Łączenie sygnałów czujników, przycisków i aktuatorów w szafach sterowniczych
• Montaż na płytkach drukowanych w urządzeniach elektronicznych, automatyce i systemach bezpieczeństwa

Wskazówki Montażowe

Montaż listwy zaciskowej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Listwę montuje się na płytce drukowanej zgodnie z dokumentacją techniczną producenta (zalecana metoda: lutowanie na fali lub ręczne). Przekrój przewodów oraz moment dokręcania (jeśli dotyczy) należy dobrać według danych podanych w karcie katalogowej produktu.

FAQ

• Czy listwa zaciskowa jest przystosowana do przewodów o przekroju 3,5 mm²? Oznaczenie 3.5SN w nazwie sugeruje maksymalny przekrój przewodu wynoszący 3,5 mm², jednak dokładne dane techniczne (w tym dopuszczalny prąd i napięcie) należy sprawdzić w oficjalnej karcie katalogowej producenta.
• Jaki jest stopień ochrony IP listwy? Produkt przeznaczony jest do montażu wewnątrz urządzeń i szaf sterowniczych, nie posiada określonego stopnia ochrony IP. Zaleca się stosowanie w suchym środowisku lub dodatkowe zabezpieczenie obudową przed wilgocią i kurzem.
• Czy listwę można montować za pomocą wkrętarki? Sposób montażu zależy od konkretnego modelu – w przypadku serii LM standardem jest lutowanie na płytce drukowanej. Jeśli listwa wyposażona jest w zaciski śrubowe, moment dokręcania należy kontrolować zgodnie z dokumentacją, aby uniknąć uszkodzenia gniazda.
