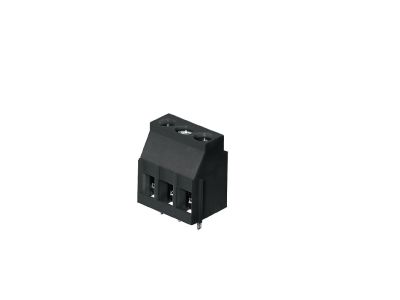

Listwa zaciskowa do płytek drukowanych LL 5.08/03/90 3.2SN BK BX | 1067570000 Weidmuller

Opis i Kluczowe Cechy

Listwa zaciskowa do płytek drukowanych oznaczona symbolem 1067570000 (LL 5.08/03/90 3.2SN BK BX) to trójbiegunowe złącze śrubowe przeznaczone do montażu na płytce PCB o rastrze 5,08 mm. Dzięki orientacji wyprowadzeń pod kątem 90° umożliwia wygodne prowadzenie przewodów w ograniczonej przestrzeni, a maksymalny przekrój przyłączeniowy 3,2 mm² zapewnia pewne połączenie dla przewodów o średniej grubości.

• Raster 5,08 mm: Standardowy rozstaw biegunów ułatwia projektowanie ścieżek i kompatybilność z typowymi płytkami PCB.
• 3 bieguny: Umożliwia podłączenie trzech niezależnych przewodów, np. fazy, neutralnego i ochronnego lub sygnałów sterujących.
• Orientacja 90°: Kątowe wyprowadzenie przewodów zmniejsza wysokość zabudowy i optymalizuje układ w szafie sterowniczej.
• Maksymalny przekrój przewodu 3,2 mm²: Pozwala na bezpieczne przyłączenie przewodów o przekroju do 3,2 mm² (zarówno linka, jak i drut) z zachowaniem niskiej rezystancji przejścia.
• Kolor czarny (BK): Estetyczny, uniwersalny wygląd pasujący do większości aplikacji przemysłowych.

Zgodność z Normami

Listwa została zaprojektowana i wyprodukowana zgodnie z obowiązującymi europejskimi normami dla złączy do płytek drukowanych, posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i niezawodność w warunkach przemysłowych. Szczegółowe dane dotyczące norm dostępne są u producenta.

Zastosowanie

Listwa zaciskowa LL 5.08/03/90 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i pewne przyłączenie przewodów do płytki drukowanej. Sprawdza się w układach sterowania, automatyce budynkowej, systemach sygnalizacji oraz urządzeniach rozdzielczych.

• Podłączenie czujników i elementów wykonawczych w szafach sterowniczych.
• Zasilanie modułów przekaźnikowych, styczników i układów PLC.
• Okablowanie sygnalizacji świetlnej i dźwiękowej w instalacjach alarmowych.
• Montaż w tablicach rozdzielczych i pulpitach operatorskich jako interfejs przewodów do PCB.

Wskazówki Montażowe

Montaż listwy na płytce drukowanej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Lutowanie przeprowadzać zgodnie z zaleceniami producenta (temperatura, czas). Przewody podłączać do zacisków śrubowych z użyciem odpowiedniego momentu dokręcania (określonego w dokumentacji technicznej). Przekrój przewodu należy dobrać do przewidywanego prądu obciążenia.

FAQ

• Jaki jest maksymalny przekrój przewodu dla tej listwy? Maksymalny przekrój przewodu wynosi 3,2 mm². Dotyczy to zarówno przewodów jednożyłowych, jak i linkowanych.
• Czy listwa nadaje się do pracy w wysokich temperaturach? Produkt jest przeznaczony do typowych warunków przemysłowych. Maksymalna temperatura pracy nie została podana w danych – zaleca się konsultację z kartą katalogową producenta.
• Jaki jest kolor listwy? Listwa dostępna jest w kolorze czarnym (oznaczenie BK). Inne kolory mogą być dostępne na zamówienie.
