Listwa zaciskowa 4 | 018.35 Elektroplast Stróża

Opis i Kluczowe Cechy

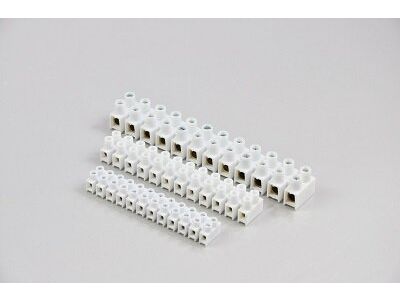

Listwa zaciskowa 4 (symbol 018.35) to uniwersalne złącze umożliwiające bezpieczne i trwałe łączenie przewodów o przekroju od 1,5 do 25 mm². Obudowa z wytrzymałego tworzywa sztucznego pozwala na łatwe rozdzielanie torów za pomocą standardowego noża, co ułatwia modyfikacje okablowania. Przeznaczona do zastosowań przemysłowych oraz w urządzeniach przyłączanych w gospodarstwie domowym.

• Zakres przekrojów przewodów 1,5–25 mm²: uniwersalność podłączeń – od cienkich przewodów sygnałowych po grube kable zasilające, bez konieczności stosowania dodatkowych redukcji.
• Obudowa z tworzywa sztucznego: wysoka odporność mechaniczna i elektroizolacyjna, a także możliwość szybkiego przedzielenia torów nożem w razie potrzeby zmiany konfiguracji.
• Łatwa modyfikacja okablowania: możliwość rozdzielania listwy na mniejsze sekcje bez naruszania pozostałych połączeń – oszczędność czasu podczas modernizacji instalacji.
• Kompaktowa konstrukcja: oszczędność miejsca w rozdzielnicy lub obudowie urządzenia, przy zachowaniu pełnej funkcjonalności.
• Uniwersalność zastosowań: sprawdza się zarówno w przemysłowych szafach sterowniczych, jak i w domowych instalacjach elektrycznych.

Zgodność z Normami

Listwa zaciskowa 4 jest wyprodukowana zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz posiada oznaczenie CE. Szczegółowe informacje o spełnianych normach znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Listwa zaciskowa 4 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i łatwe w modyfikacji łączenie przewodów.

• Rozdzielnice i szafy sterownicze w instalacjach przemysłowych – do dystrybucji zasilania i sygnałów sterujących.
• Urządzenia przyłączane w gospodarstwie domowym – np. w tablicach bezpiecznikowych, puszkach rozgałężnych.
• Modernizacja i rozbudowa istniejących instalacji – dzięki możliwości szybkiego rozdzielania torów bez konieczności wymiany całej listwy.
• Prowizoryczne łączenie przewodów podczas prac serwisowych i testów – jako tymczasowe złącze o dużej wytrzymałości mechanicznej.

Wskazówki Montażowe

Montaż i podłączenie listwy zaciskowej powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest bezpieczny. Przewody należy wsuwać do zacisków zgodnie z oznaczeniami na obudowie, a śruby dokręcać z momentem podanym w dokumentacji producenta (właściwym dla danego przekroju i materiału przewodu). Zaleca się stosowanie przewodów o odpowiedniej obciążalności prądowej – dobór przekroju musi być zgodny z obowiązującymi normami oraz charakterem obciążenia.

FAQ

• Czy listwa zaciskowa 4 jest podświetlana? Nie, to standardowa listwa zaciskowa bez podświetlenia – przeznaczona wyłącznie do łączenia przewodów.
• Jaki jest stopień ochrony (IP) listwy? Stopień ochrony nie został podany w danych producenta. W typowych zastosowaniach rozdzielnicowych przyjmuje się IP20, ale dla konkretnej konfiguracji należy sprawdzić dokumentację techniczną.
• Jaki maksymalny prąd można przepuścić przez listwę? Maksymalny dopuszczalny prąd zależy od przekroju podłączonego przewodu, sposobu montażu oraz warunków chłodzenia. Dla przewodu 25 mm² można przyjąć obciążalność zgodną z normami (np. ok. 100 A w zależności od izolacji), jednak dokładne wartości należy zweryfikować z dokumentacją producenta oraz obowiązującymi przepisami.
