Listwa zaciskowa 17x4+5x25 mm N, AT&U/Combiline CA, ZK175B | 2CPX062755R9999 ABB

Alternatywny kod produktu: 2CPX062755R9999

Opis i Kluczowe Cechy

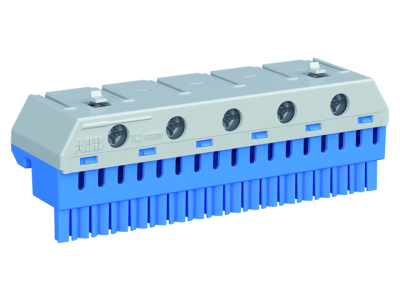

Listwa zaciskowa ZK175B (symbol 2CPX062755R9999) w kolorze niebieskim to szybkozłączka wtykowa N przeznaczona do montażu na nośniku wtykowym. Pozwala na szybkie i bezproblemowe łączenie przewodów metodą wtykową i zatrzaskową – bez konieczności użycia narzędzi. Wyposażona w elastyczny system zacisków: 17 zacisków sprężynowych do przewodów 1,5–4 mm² oraz 5 zacisków śrubowych do przewodów 2,5–25 mm². Wymiary 32x98x31 mm zapewniają kompaktowe i stabilne mocowanie w szafach sterowniczych i rozdzielnicach.

• Szybkozłączka wtykowa N: Montaż bez narzędzi – instalacja zajmuje sekundy dzięki prostemu systemowi wtykowemu i zatrzaskowemu.
• Kolor niebieski (N): Zgodny z normami kodowania kolorami w instalacjach elektrycznych – łatwa identyfikacja i grupowanie obwodów.
• 17x4 mm² + 5x25 mm²: Uniwersalność zastosowania – elastyczne zaciski sprężynowe dla przewodów mniejszych oraz mocne połączenia śrubowe dla grubych kabli.
• Zakres zacisku 1,5–4 mm² (sprężyna) i 2,5–25 mm² (śruba): Dostosowany do większości standardowych przekrojów przewodów w instalacjach elektrycznych i przemysłowych.
• Wymiary 32x98x31 mm: Kompaktowa konstrukcja oszczędza miejsce w szafach i rozdzielnicach, ułatwia organizację obwodów.

Zgodność z Normami

Listwa spełnia wymagania normy DIN VDE 0603 część 1 dotyczącej listew zaciskowych do instalacji elektrycznych. Posiada oznaczenie CE oraz jest zgodna z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektrycznej.

Zastosowanie

Listwa zaciskowa ZK175B przeznaczona jest do szybkiego montażu i demontażu obwodów elektrycznych w szafach sterowniczych, rozdzielnicach, maszynach przemysłowych oraz panelach sterowania.

• Instalacje elektryczne budynków – centralne punkty rozdzielcze, tablice rozdzielcze.
• Szafy sterownicze w automatyce przemysłowej – elastyczne i szybkie łączenie obwodów.
• Maszyny i urządzenia przemysłowe – niezawodne połączenia w środowiskach o dużym obciążeniu prądowym.
• Prace serwisowe i modernizacje instalacji – łatwy demontaż i wymiana listew.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Listwę należy wsunąć na nośnik wtykowy i zatrzasnąć – nie wymaga użycia narzędzi. Przewody wprowadzić zgodnie z kierunkiem oznaczeń, zaciskając je odpowiednimi mechanizmami (sprężynowym lub śrubowym). Dla zacisków śrubowych zastosować zalecany moment dokręcania (sprawdzić w dokumentacji producenta listwy nośnej). Po montażu wykonać pomiar ciągłości obwodu i rezystancji izolacji.

FAQ

• Czy listwa ZK175B wymaga narzędzi do montażu? Nie – montaż odbywa się metodą wtykową i zatrzaskową, bez konieczności użycia narzędzi.
• Jakie przewody można podłączyć do listew? Zaciski sprężynowe obsługują przewody o przekroju 1,5–4 mm², natomiast zaciski śrubowe – 2,5–25 mm².
• Czy listwa jest zgodna z normą DIN VDE 0603? Tak, posiada oznaczenie zgodności z DIN VDE 0603 część 1, która reguluje wymagania dla listew zaciskowych w instalacjach elektrycznych.
