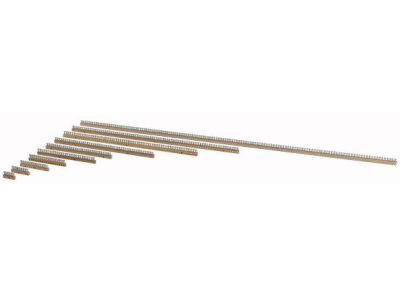

Listwa zaciskowa 16mm2, KLM | 275452 Eaton

Alternatywny kod produktu: KLM

Opis i Kluczowe Cechy

Listwa zaciskowa 16mm² (symbol 275452) wykonana z mosiądzu, przystosowana do pracy z prądem znamionowym 63 A. Przeznaczona do stosowania w rozdzielnicach elektrycznych jako szyna ochronna PE lub – po dodaniu wsporników montażowych KT-3/KT-5 – jako szyna neutralna N. Kompaktowa konstrukcja ułatwia instalację bezpośrednio w rozdzielnicy.

• Przekrój przyłączeniowy 16 mm²: zapewnia wystarczającą zdolność przewodzenia dla obwodów o znacznym obciążeniu, minimalizując spadki napięcia na połączeniu.
• Prąd znamionowy 63 A: gwarantuje bezpieczną pracę w typowych aplikacjach rozdzielnicowych bez ryzyka przegrzania styków.
• Mosiężna listwa: wysoka odporność na korozję i dobre przewodnictwo elektryczne, co przekłada się na trwałość i niezawodność połączeń.
• Montaż jako szyna PE: bezpośrednie mocowanie w rozdzielnicy eliminuje potrzebę dodatkowych wsporników, skracając czas instalacji.
• Możliwość zastosowania jako szyna N: wymaga wsporników izolacyjnych KT-3 lub KT-5, co pozwala elastycznie dostosować listwę do roli przewodu neutralnego.

Zgodność z Normami

Listwa zaciskowa 275452 spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt przeznaczony do instalacji w systemach rozdzielczych zgodnych z obowiązującymi przepisami.

Zastosowanie

Listwa zaciskowa 16mm² sprawdza się w różnych konfiguracjach rozdzielnic niskiego napięcia, zarówno jako element ochronny, jak i roboczy przewód neutralny.

• Szyna ochronna PE w rozdzielnicach głównych i podrozdzielnicach – bezpośrednio łączy przewody ochronne z uziemieniem.
• Szyna neutralna N – po zastosowaniu wsporników izolacyjnych KT-3/KT-5, umożliwia rozdział przewodu neutralnego w układach TN.
• Punkt łączeniowy dla przewodów o przekroju do 16 mm² w szafach sterowniczych, gdzie wymagane jest bezpieczne zbiorcze podłączenie wielu odbiorników.
• Modernizacja istniejących rozdzielnic – szybki montaż w miejsce starych lub uszkodzonych listew zaciskowych.

Wskazówki Montażowe

Montaż listwy zaciskowej może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające i sprawdź brak napięcia. Listwę mocuj bezpośrednio do obudowy rozdzielnicy (szyna PE) lub za pomocą wsporników KT-3/KT-5 (szyna N). Przekrój przyłączanych przewodów dobierz do prądu znamionowego oraz warunków zwarciowych instalacji. Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta. Upewnij się, że wszystkie połączenia są solidnie dokręcone, aby uniknąć powstawania oporności przejściowej i przegrzewania.

FAQ

• Czy listwę można stosować bezpośrednio jako szynę ochronną PE? Tak, listwa zaciskowa 275452 jest przystosowana do bezpośredniego montażu w rozdzielnicy jako szyna PE. Nie wymaga dodatkowych wsporników.
• Jak zamontować listwę jako szynę neutralną N? Do zastosowania jako szyna N należy użyć wsporników izolacyjnych KT-3 lub KT-5 (sprzedawane osobno). Montują one listwę z zachowaniem odstępu od obudowy, zapewniając izolację od potencjału ziemi.
• Jaki maksymalny przekrój przewodu można podłączyć? Listwa zaciskowa 275452 umożliwia podłączenie przewodów o przekroju do 16 mm². Dla większych przekrojów należy dobrać inny model listwy.
