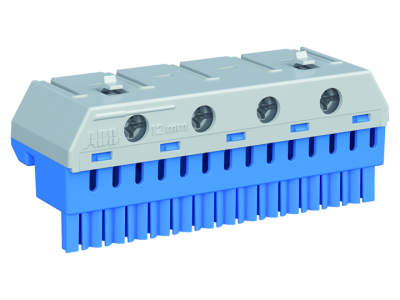

Listwa zaciskowa 14x4+4x25 mm N, AT&U/Combiline CA, ZK144B | 2CPX062754R9999 ABB

Alternatywny kod produktu: 2CPX062754R9999

Opis i Kluczowe Cechy

Listwa zaciskowa 14x4+4x25 mm N (niebieska) typu AT&U/Combiline CA (symbol 2CPX062754R9999) to szybkozłączka wtykowa zaprojektowana do montażu na nośniku wtykowym. Charakteryzuje się elastycznym systemem zacisków oraz prostym kodowaniem kolorami (niebieski). Umożliwia szybki montaż bez użycia narzędzi dzięki systemowi wtykowemu i zatrzaskowemu, co znacznie skraca czas instalacji w rozdzielnicach i szafach sterowniczych.

• Szybkozłączka wtykowa N: Montaż bez narzędzi na nośniku wtykowym – szybkie i pewne połączenia w systemach modułowych.
• Kodowanie kolorem niebieskim: Ułatwia identyfikację i grupowanie listw w rozdzielnicy, zgodnie z normami DIN VDE 0603.
• Elastyczny system zacisków: 14 zacisków sprężynowych 1,5–4 mm² do szybkich połączeń oraz 4 zaciski śrubowe 2,5–25 mm² do obwodów o większych przekrojach.
• Łatwe oznaczanie punktów zaciskowych: Wstępnie zadrukowane, samoprzylepne paski numeryczne (DIN VDE 0603 część 1) ułatwiają identyfikację obwodów.
• Wymiary 32x82x31 mm: Kompaktowy design pozwala na montaż w standardowych nośnikach wtykowych i szynach DIN.

Zgodność z Normami

Listwa spełnia wymagania normy DIN VDE 0603 część 1 oraz posiada oznaczenie CE. Zgodna z europejskimi standardami bezpieczeństwa dla aparatury modułowej i szybkozłączek wtykowych.

Zastosowanie

Listwa zaciskowa 14x4+4x25 mm N znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagany jest szybki i bezpieczny montaż oraz elastyczność w doborze przekrojów przewodów.

• Roztączniki i rozdzielnice modułowe – szybkie podłączenie obwodów o różnych przekrojach.
• Szafy sterownicze i przemysłowe – elastyczny system zacisków ułatwia organizację okablowania.
• Instalacje budynkowe – zgodność z normami DIN VDE zapewnia kompatybilność z innymi elementami systemowymi.
• Prace serwisowe i modernizacje – możliwość szybkiej wymiany lub rozbudowy instalacji.

Wskazówki Montażowe

Montaż listwy powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Listwę należy wsunąć na nośnik wtykowy i zatrzasnąć, a następnie podłączyć przewody zgodnie z ich przekrojami: zaciski sprężynowe 1,5–4 mm² (niebieskie) oraz śrubowe 2,5–25 mm² (czarne). Do oznaczania punktów zaciskowych używać wstępnie zadrukowanych pasków numerycznych. Należy zapewnić odpowiednią przestrzeń montażową (32x82x31 mm) i unikać przeciążania zacisków.

FAQ

• Czy listwa jest kompatybilna z innymi systemami modułowymi? Tak, lista spełnia normę DIN VDE 0603 część 1, co zapewnia kompatybilność z większością nośników wtykowych i szyn DIN dostępnych na rynku.
• Jakie maksymalne napięcie i prąd może obsłużyć ta listwa? Parametry elektryczne nie zostały podane w danych produktu. Sprawdź dokumentację techniczną lub etykietę na produkcie.
• Czy do montażu listwy potrzebne są specjalne narzędzia? Nie, montaż odbywa się bez użycia narzędzi dzięki systemowi wtykowemu i zatrzaskowemu.
