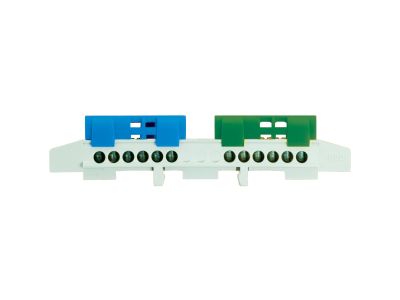

Listwa zaciskowa 12 dzielona 2x6 niebiesko-zielona, IP 20 | E.4177 Pawbol

Opis i Kluczowe Cechy

Listwa zaciskowa 12-torowa dzielona w układzie 2x6 to profesjonalne rozwiązanie od renomowanego producenta Pawbol, zaprojektowane z myślą o precyzyjnym i bezpiecznym rozdziale potencjałów w instalacjach elektrycznych. Produkt charakteryzuje się dwukolorową obudową (niebiesko-zieloną), co znacząco ułatwia identyfikację torów neutralnych (N) oraz ochronnych (PE) wewnątrz rozdzielnicy. Konstrukcja dzielona pozwala na elastyczne zarządzanie okablowaniem, umożliwiając separację obwodów przy zachowaniu kompaktowych wymiarów osprzętu.

• Stopień ochrony IP20: Zapewnia ochronę przed przypadkowym dotknięciem części pod napięciem palcem, co podnosi standardy bezpieczeństwa podczas prac konserwacyjnych.
• Wysoka jakość zacisków: Solidne śruby zaciskowe gwarantują trwały styk elektryczny i minimalizują rezystancję przejścia, co zapobiega nadmiernemu nagrzewaniu się punktów styku.
• Trwała obudowa: Wykonana z tworzywa o wysokich właściwościach izolacyjnych, odpornego na starzenie i uszkodzenia mechaniczne.
• Przejrzysta kolorystyka: Zastosowanie kolorów niebieskiego i zielonego eliminuje ryzyko pomyłek podczas krosowania przewodów.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Listwa spełnia wymagania dyrektyw niskonapięciowych (LVD), co potwierdza jej przydatność do profesjonalnych zastosowań elektroinstalacyjnych. Materiały użyte do produkcji są wolne od substancji niebezpiecznych, co jest zgodne z aktualnymi wytycznymi dotyczącymi ochrony środowiska i bezpieczeństwa użytkowania komponentów elektrycznych.

Zastosowanie

Listwa zaciskowa Pawbol E.4177 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz przemysłowym. Jest niezastąpionym elementem przy budowie rozdzielnic elektrycznych, szaf sterowniczych oraz skrzynek bezpiecznikowych. Dzięki podziałowi 2x6, idealnie sprawdza się w układach wymagających uporządkowanego rozdziału przewodów neutralnych i ochronnych dla wielu obwodów odbiorczych. Może być stosowana zarówno w instalacjach podtynkowych, jak i natynkowych, wszędzie tam, gdzie wymagana jest wysoka estetyka i przejrzystość połączeń.

Wskazówki Montażowe

Aby zapewnić długotrwałą i bezawaryjną pracę instalacji, podczas montażu listwy należy przestrzegać następujących zasad:

• Przygotowanie przewodów: Końcówki przewodów wielodrutowych (linek) powinny być zakończone odpowiednio dobranymi tulejkami zaciskowymi, co zapobiega przecinaniu pojedynczych drucików przez śrubę.
• Moment dokręcania: Należy stosować odpowiednią siłę docisku śrub, aby zapewnić stabilne połączenie, unikając jednocześnie zerwania gwintu lub deformacji zacisku.
• Prowadzenie kabli: Przewody powinny być układane w sposób swobodny, bez nadmiernych naprężeń mechanicznych działających na listwę.
• Weryfikacja: Po zakończeniu montażu zaleca się wykonanie testu ciągłości połączeń oraz sprawdzenie stabilności osadzenia przewodów w zaciskach.

FAQ

• Czy listwa posiada stopień ochrony przed wilgocią? Produkt posiada stopień ochrony IP20, co oznacza, że jest przeznaczony do pracy wewnątrz pomieszczeń, w miejscach suchych, gdzie nie występuje ryzyko bezpośredniego kontaktu z wodą.
• Czy można rozdzielić listwę na mniejsze moduły? Konstrukcja 12-torowa w układzie 2x6 jest zoptymalizowana pod kątem konkretnych konfiguracji rozdzielnic, a jej podział ułatwia separację torów N i PE.
• Dla jakich typów instalacji dedykowana jest kolorystyka niebiesko-zielona? Kolor niebieski jest standardowo przypisany do przewodów neutralnych (N), natomiast zielony (często występujący z żółtym) do przewodów ochronnych (PE), co czyni tę listwę idealną do głównych szyn zbiorczych w rozdzielnicy.
