Listwa zaciskowa 11x4+3x25 mm PE, ZK113G | 2CPX062759R9999 ABB

Alternatywny kod produktu: 2CPX062759R9999

Opis i Kluczowe Cechy

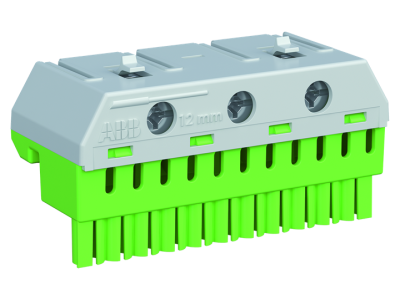

Listwa zaciskowa ZK113G (symbol 2CPX062759R9999) to szybkozłączka wtykowa PE zaprojektowana do montażu na nośniku wtykowym. Charakteryzuje się elastycznym systemem zacisków oraz wyraźnym kodowaniem kolorystycznym (żółto-zielony – PE). Możliwość montażu bez użycia narzędzi dzięki technologii zatrzaskowej oraz prostym urządzeniom wtykowym. Wymiary zewnętrzne: 32 x 65 x 31 mm.

• Kodowanie kolorystyczne PE (żółto-zielone): Natychmiastowa identyfikacja przewodu ochronnego PE, minimalizująca ryzyko błędnego podłączenia.
• 2 technologie zacisków: sprężynowe + śrubowe: 11 zacisków sprężynowych do przewodów 1,5–4 mm² oraz 3 zaciski śrubowe do 2,5–25 mm² – elastyczność w doborze przekrojów.
• Montaż bez narzędzi: Szybkie i ergonomiczne podłączanie dzięki zatrzaskowemu systemowi oraz prostym urządzeniom wtykowym – oszczędność czasu na montażu.
• Proste oznaczanie punktów zaciskowych: Wstępnie zadrukowane, samoprzylepne paski numeryczne (wg DIN VDE 0603-1) ułatwiają identyfikację i dokumentację instalacji.
• Wymiary kompaktowe: 32 x 65 x 31 mm – optymalne dla rozdzielnic i szaf sterowniczych o ograniczonej przestrzeni.

Zgodność z Normami

Listwa zaciskowa ZK113G spełnia wymagania normy DIN VDE 0603 część 1, określającej wymogi dla szybkozłączy wtykowych w instalacjach niskonapięciowych. Produkt posiada deklarację zgodności CE.

Zastosowanie

Listwa ZK113G przeznaczona jest do profesjonalnego montażu w rozdzielnicach, szafach sterowniczych oraz skrzynkach przyłączeniowych, gdzie wymagane jest pewne i szybkie połączenie przewodów.

• Instalacje elektryczne budynków mieszkalnych i komercyjnych – podłączenie przewodów ochronnych (PE) i fazowych.
• Szafy sterownicze maszyn przemysłowych – elastyczny system zacisków ułatwia adaptację do różnych przekrojów kabli.
• Puszki instalacyjne i rozdzielnice modułowe – montaż bez narzędzi przyspiesza prace serwisowe.
• Systemy okablowania strukturalnego – klarowne oznaczanie punktów zaciskowych ułatwia konserwację i modernizację instalacji.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Listwę należy zamontować na nośniku wtykowym, a następnie wprowadzić przewody zgodnie z kodowaniem kolorystycznym. Zaciski sprężynowe nie wymagają narzędzi – wystarczy wsunięcie przewodu do otworu aż do zatrzaśnięcia. Zaciski śrubowe należy dokręcić z odpowiednim momentem, zgodnie z dokumentacją techniczną. Po montażu zaleca się oznaczenie punktów zaciskowych samoprzylepnymi paskami numerycznymi.

FAQ

• Czy listwa jest kompatybilna z innymi nośnikami wtykowymi? Tak, zaprojektowana do standardowych nośników wtykowych zgodnych z normą DIN VDE 0603-1 – montaż jest uniwersalny w większości systemów modułowych.
• Jakie przewody można podłączyć do zacisków śrubowych? Zaciski śrubowe obsługują przewody o przekroju 2,5–25 mm², natomiast zaciski sprężynowe przeznaczone są dla przewodów 1,5–4 mm².
• Czy listwa wymaga dodatkowego zabezpieczenia? Nie, system zacisków zapewnia pewne połączenie, jednak zaleca się stosowanie osłon ochronnych w miejscach narażonych na działanie czynników zewnętrznych.
