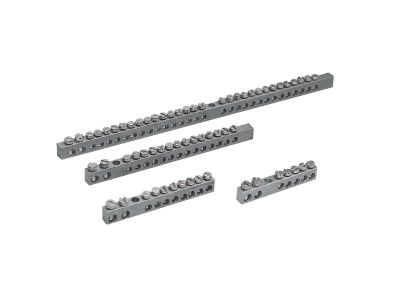

Listwa uziemiająca, Spacial, 2 x 16 mm² + 8 x 6 mm² | NSYRBL21686M Schneider Electric

Opis i Kluczowe Cechy

Listwa uziemiająca Spacial o konstrukcji 2x16 mm² + 8x6 mm² to profesjonalne rozwiązanie do organizacji i bezpiecznego łączenia przewodów uziemiających w rozdzielnicach elektrycznych. Wykonana z miedzi elektrolitycznej gwarantuje niską rezystancję styku i długotrwałą niezawodność połączeń. Przeznaczona do montażu na szynie TH35 zgodnej z normą DIN, co zapewnia kompatybilność z większością aparatury modułowej.

• Przekroje 2x16 mm² + 8x6 mm²:umożliwiają podłączenie grubych przewodów głównych oraz większej liczby obwodów o mniejszym przekroju, zapewniając elastyczność w projektowaniu instalacji.
• Materiał miedziany elektrolityczny:Zapewnia wysoką przewodność elektryczną i odporność na korozję, co przekłada się na trwałość i stabilność połączeń uziemiających.
• Montaż na szynie TH35:Uniwersalna konstrukcja współpracująca z większością obudów i szaf rozdzielczych, ułatwiająca planowanie i rozbudowę instalacji.
• Bezpośrednie połączenia uziemiające:Eliminuje potrzebę stosowania dodatkowych złączek, skracając czas montażu i redukując ryzyko błędów połączeniowych.
• Oznaczenia kolorystyczne:Predefiniowane miejsca przyłączeniowe ułatwiają identyfikację i prawidłowe podłączenie przewodów uziemiających.

Zgodność z Normami

Listwa uziemiająca Spacial spełnia wymagania normy PN-EN 60947-7-1 dotyczącej szyn uziemiających oraz jest zgodna z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego. Posiada oznakowanie CE.

Zastosowanie

Listwa uziemiająca Spacial 2x16+8x6 mm² to standardowe wyposażenie nowoczesnych rozdzielnic niskiego napięcia, gdzie wymagana jest pewna i trwała organizacja połączeń uziemiających.

• Podłączenie głównego przewodu uziemiającego PE w szafach rozdzielczych.
• Organizacja obwodów uziemiających w instalacjach przemysłowych i budynkowych.
• Zastosowanie w układach ochrony przeciwporażeniowej i przeciwprzepięciowej.
• Montaż w rozdzielnicach zgodnych z normą DIN, np. w budynkach użyteczności publicznej i obiektach przemysłowych.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w całym obszarze instalacji. Listwę należy zamontować na szynie TH35, upewniając się o stabilnym i prostoliniowym ułożeniu. Przewody uziemiające należy dokręcić z zalecanym momentem siły (sprawdzić w dokumentacji producenta) przy użyciu odpowiedniego klucza dynamometrycznego. Połączenia powinny być wolne od naprężeń mechanicznych, a izolacja przewodów nieuszkodzona. Po montażu zaleca się przeprowadzenie pomiaru rezystancji uziemienia.

FAQ

• Ile przewodów można podłączyć do listwy? Do listwy można podłączyć 2 przewody o przekroju 16 mm² oraz 8 przewodów o przekroju 6 mm², co pozwala na elastyczne projektowanie układów uziemiających.
• Jaki jest materiał wykonania listwy? Listwa wykonana jest z miedzi E-Cu, co zapewnia wysoką przewodność i odporność na korozję.
• Czy listwa jest kompatybilna z innymi szynami TH35? Tak, konstrukcja listwy Spacial jest zgodna z normą DIN, co gwarantuje kompatybilność z większością szyn i obudów na rynku.
