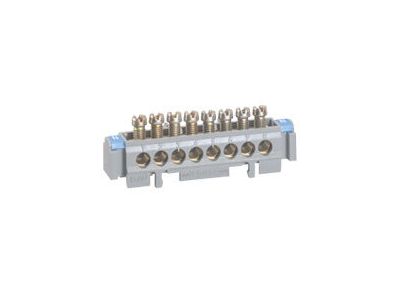

Listwa przyłączeniowa z podstawą izolacyjną uniwersalna 12x16mm2 + 1x25mm2 | 004824 Legrand

Opis i Kluczowe Cechy

Listwa przyłączeniowa z podstawą izolacyjną o symbolu 004824 to uniwersalne rozwiązanie do dystrybucji zasilania w rozdzielnicach i szafach sterowniczych. Wyposażona w jeden zacisk zasilania o zakresie 6–25 mm² oraz dwanaście zacisków odpływów 1,5–16 mm², umożliwia bezpieczne i przejrzyste podłączenie głównego dopływu oraz wielu odbiorników. Kompaktowa długość 113 mm oszczędza miejsce na wspornikach montażowych.

• 1 zacisk zasilania 6–25 mm²: umożliwia przyłączenie przewodu o dużym przekroju, co zapewnia niską rezystancję i minimalne straty mocy w obwodzie głównym.
• 12 zacisków odpływów 1,5–16 mm²: pozwala na podłączenie wielu obwodów odbiorczych z jednego punktu, upraszczając okablowanie i zwiększając niezawodność połączeń.
• W komplecie 6 oznaczników Duplix (2 zielone, 2 niebieskie, 2 czerwone): ułatwia szybką identyfikację przewodów ochronnych PE, neutralnych N i fazowych L, przyspieszając prace serwisowe i diagnostykę.
• Zaciski śrubowe: zapewniają trwałe i pewne połączenie mechaniczne, odporne na wibracje i zmienne obciążenia.
• Długość 113 mm – montaż na wspornikach: pasuje do dedykowanych wsporników listew przyłączeniowych (nr ref. 0048 19 lub 0092 17), co gwarantuje stabilne mocowanie w standardowych rozdzielnicach.

Zgodność z Normami

Listwa przyłączeniowa została zaprojektowana zgodnie z europejskimi standardami jakości i bezpieczeństwa. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw unijnych. Produkt wykonany w technologii zgodnej z normami DIN, co gwarantuje kompatybilność z powszechnie stosowanymi akcesoriami rozdzielnicowymi.

Zastosowanie

Uniwersalna listwa przyłączeniowa sprawdza się wszędzie tam, gdzie wymagane jest przejrzyste i bezpieczne rozprowadzenie zasilania do wielu obwodów odbiorczych. Doskonale nadaje się do stosowania w rozdzielnicach głównych, podrozdzielniach, szafach sterowniczych oraz w instalacjach przemysłowych i komercyjnych.

• Rozdzielnice główne i podrozdzielnice w budynkach mieszkalnych, biurowych i przemysłowych.
• Szafy sterownicze i automatyki – jako punkt rozdziału zasilania dla styczników, przekaźników i sterowników PLC.
• Instalacje fotowoltaiczne i energetyczne do łączenia przewodów DC i AC.
• Modernizacja istniejących rozdzielnic – umożliwia uporządkowanie okablowania i łatwą identyfikację obwodów.

Wskazówki Montażowe

Montaż listwy przyłączeniowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Produkt przeznaczony jest do montażu na dedykowanych wspornikach listew przyłączeniowych (np. nr ref. 0048 19 lub 0092 17). Przewody należy podłączać do zacisków śrubowych z momentem dokręcania zgodnym z dokumentacją producenta, stosując odpowiedni przekrój żyły dostosowany do prądu obciążenia. Przed pierwszym uruchomieniem zaleca się sprawdzenie poprawności oznaczeń oraz siły dokręcenia wszystkich zacisków.

FAQ

• Jaki jest maksymalny przekrój przewodu dla zacisku zasilania? Zacisk zasilania obsługuje przewody o przekroju od 6 do 25 mm², co pozwala na podłączenie głównego kabla zasilającego o dużym przekroju.
• Jakie oznaczniki znajdują się w zestawie? W zestawie dostarczane są dwa oznaczniki zielone (PE), dwa niebieskie (N) oraz dwa czerwone (L) marki Duplix, umożliwiające szybką identyfikację przewodów zgodną z kolorystyką norm.
• Czy listwę można montować na szynie DIN? Listwa przeznaczona jest do montażu na wspornikach listew przyłączeniowych (nr ref. 0048 19 lub 0092 17), a nie bezpośrednio na szynie DIN TH35. Wsporniki te zapewniają stabilne osadzenie w rozdzielnicach.
