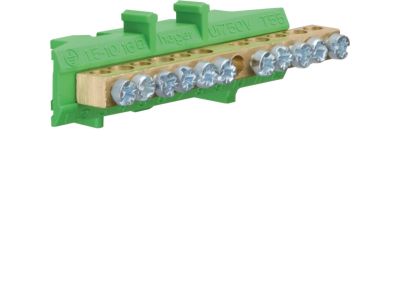

Listwa przyłączeniowa z cokołem ochronna 5x16 + 6x10 mm2 | KM11E Hager

Opis i Kluczowe Cechy

Listwa przyłączeniowa z cokołem ochronna KM11E to praktyczne rozwiązanie do bezpiecznego i przejrzystego łączenia przewodów w rozdzielnicach elektrycznych. Wyposażona w 5 zacisków dla przewodów o przekroju do 16 mm² oraz 6 zacisków dla przewodów do 10 mm², umożliwia elastyczne przyłączanie odbiorów o różnych przekrojach. Dzięki wbudowanemu cokołowi ochronnemu styki są zabezpieczone przed przypadkowym dotknięciem, co zwiększa bezpieczeństwo eksploatacji. Kompaktowa konstrukcja pozwala na montaż na szynie DIN TH35.

• 5 zacisków 16 mm² + 6 zacisków 10 mm²: Umożliwia przyłączanie zarówno grubych przewodów zasilających, jak i cieńszych odgałęzień, co zapewnia elastyczność w projektowaniu rozdzielnic.
• Osłona ochronna (cokół): Zapobiega przypadkowemu dotknięciu części pod napięciem, podnosząc bezpieczeństwo podczas eksploatacji i przeglądów.
• Montaż na szynie DIN TH35: Szybka i pewna instalacja w rozdzielnicach modułowych – standard branżowy ułatwiający rozbudowę i serwis.
• Przejrzysty podział zacisków: Oznaczone grupy ułatwiają identyfikację przewodów i skracają czas montażu oraz ewentualnych modyfikacji.
• Solidna konstrukcja: Wykonana z materiałów izolacyjnych i przewodzących o wysokiej trwałości, zapewniająca niezawodne połączenie przez lata eksploatacji.

Zgodność z Normami

Listwa KM11E spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja są zgodne z ogólnymi standardami DIN dla osprzętu rozdzielnicowego, co gwarantuje bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Listwa przyłączeniowa KM11E znajduje zastosowanie wszędzie tam, gdzie potrzebne jest bezpieczne i uporządkowane łączenie przewodów w rozdzielnicach elektrycznych – zarówno w instalacjach mieszkaniowych, jak i przemysłowych.

• Łączenie przewodów zasilających i odbiorczych w rozdzielnicach głównych i podrozdzielnicach.
• Przyłączanie obwodów oświetleniowych, gniazd wtyczkowych oraz urządzeń stałych.
• Tworzenie punktów rozdziału w szafach sterowniczych i automatyce budynkowej.
• Wykorzystanie w instalacjach tymczasowych (place budowy, sceny) wymagających szybkiego i bezpiecznego okablowania.

Wskazówki Montażowe

Montaż listwy przyłączeniowej KM11E powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami i dokumentacją producenta. Prace prowadź przy bezwzględnie odłączonym napięciu. Listwę mocuj na szynie DIN TH35 (35 mm) – zatrzask musi się zablokować. Przekrój przewodów dobierz do prądu obciążenia, a końcówki przewodów odpowiednio przygotuj (zdejmij izolację, w razie potrzeby zastosuj tulejki). Moment dokręcania śrub zaciskowych stosuj zgodnie z instrukcją (zwykle 0,5–1,2 Nm, sprawdź w dokumentacji). Po podłączeniu sprawdź siłę dokręcenia oraz brak luzów przewodów. Przed zamknięciem rozdzielnicy upewnij się, że osłona cokołu jest prawidłowo założona.

FAQ

• Czy listwa ma wbudowane zabezpieczenie przeciwzwarciowe? Nie, listwa przyłączeniowa KM11E jest tylko elementem łączącym – nie pełni funkcji ochrony nadprądowej. W obwodzie należy zastosować odpowiednie zabezpieczenia (wyłączniki nadprądowe, bezpieczniki).
• Jaki stopień ochrony IP ma listwa po zamontowaniu w rozdzielnicy? Sam produkt nie ma osobnego stopnia IP – jego ochrona zależy od obudowy rozdzielnicy. Zamontowany wewnątrz typowej rozdzielnicy uzyskuje ochronę IP2X (ochrona przed dotknięciem palcem) dzięki osłonie cokołu.
• Czy mogę podłączyć przewody o mniejszym przekroju np. 1,5 mm²? Tak, zaciski są przystosowane do przewodów od 0,5 mm² (zalecane użycie tulejek). Należy jednak pamiętać, że listwa ma dwa zakresy: do 10 mm² i do 16 mm² – odpowiednio dobierz grupę zacisków.
