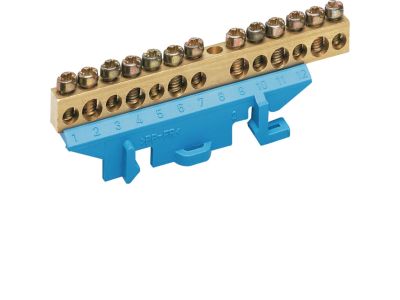

Listwa przyłączeniowa z cokołem neutralna 6x16 + 7x10 mm2 | KM13N Hager

Opis i Kluczowe Cechy

Listwa przyłączeniowa neutralna KM13N to element wyposażenia rozdzielnic, służący do bezpiecznego i uporządkowanego łączenia przewodów neutralnych (N). Wyposażona w cokół ułatwiający montaż oraz dwa zakresy zacisków: 6 przyłączy o przekroju 16 mm² i 7 przyłączy o przekroju 10 mm². Umożliwia podłączenie przewodów o różnych przekrojach w jednej listwie, co zwiększa elastyczność projektowania instalacji.

• 6 zacisków o przekroju 16 mm²: Umożliwiają podłączenie przewodów o dużym przekroju, stosowanych w obwodach głównych i rozdziałach o wyższych obciążeniach.
• 7 zacisków o przekroju 10 mm²: Odpowiednie dla przewodów odgałęźnych i pomocniczych, ułatwiają rozgałęzianie instalacji neutralnej.
• Konstrukcja z cokołem: Zapewnia stabilne mocowanie listwy w rozdzielnicy oraz wygodne prowadzenie przewodów.
• Przeznaczenie dla przewodów neutralnych (N): Wyraźne oznaczenie i dedykowana konstrukcja zapobiegają pomyłkom podczas łączenia przewodów ochronno-neutralnych.
• Wysoka jakość wykonania: Materiały odporne na korozję i starzenie, gwarantujące długotrwałą niezawodność połączeń elektrycznych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm oraz posiada deklarację zgodności CE. Został zaprojektowany i wykonany zgodnie z obowiązującymi standardami bezpieczeństwa dla aparatury łączeniowej instalacji elektrycznych.

Zastosowanie

Listwa KM13N znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, gdzie wymagane jest bezpieczne połączenie przewodów neutralnych w systemach TN-C, TN-S i TT.

• Łączenie przewodów neutralnych w rozdzielnicach głównych budynków mieszkalnych i przemysłowych.
• Rozgałęzianie obwodów neutralnych w podrozdzielnicach piętrowych i lokalowych.
• Tworzenie punktów rozdziału przewodu N w instalacjach z oddzielnym przewodem ochronnym PE.
• Modernizacja istniejących rozdzielnic – zastąpienie połączeń skręcanych bezpieczną i przejrzystą listwą przyłączeniową.

Wskazówki Montażowe

Montaż listwy przyłączeniowej KM13N powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w rozdzielnicy. Listwę należy mocować na szynie DIN TH35 (standardowa szyna montażowa). Przewody podłączać do zacisków z zachowaniem odpowiedniego momentu dokręcania śrub, zgodnie z dokumentacją techniczną producenta. Przekrój przewodów oraz obciążenie zacisków dostosować do wartości znamionowych instalacji.

FAQ

• Czy listwa KM13N jest przeznaczona wyłącznie do przewodów neutralnych? Tak, w nazwie i konstrukcji jest oznaczona jako neutralna (N). Nie należy jej używać do łączenia przewodów ochronnych (PE) ani fazowych.
• Ile zacisków posiada i jakie są ich przekroje? Listwa wyposażona jest w 6 zacisków o przekroju 16 mm² oraz 7 zacisków o przekroju 10 mm² – łącznie 13 przyłączy.
• Czy producent podaje stopień ochrony (IP) listwy? W dostępnych danych nie określono stopnia ochrony. Standardowo listwy przyłączeniowe montowane wewnątrz rozdzielnic pracują w warunkach IP20, chronione obudową rozdzielnicy.
