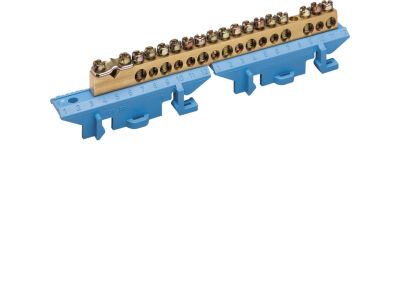

Listwa przyłączeniowa z cokołem neutralna 1x25 + 8x16 + 8x10 mm2 | KM17N Hager

Opis i Kluczowe Cechy

Listwa przyłączeniowa z cokołem neutralna KM17N to element aparatury modułowej przeznaczony do bezpiecznego i uporządkowanego łączenia przewodów neutralnych. Oferuje 1 zacisk o przekroju 25 mm², 8 zacisków 16 mm² oraz 8 zacisków 10 mm², co umożliwia elastyczne przyłączanie przewodów o zróżnicowanych przekrojach w jednym punkcie neutralnym. Izolowany cokół zapewnia bezpieczną separację elektryczną, a kompaktowa konstrukcja ułatwia montaż w rozdzielnicach.

• 1 zacisk 25 mm² + 8 zacisków 16 mm² + 8 zacisków 10 mm²: umożliwia scentralizowane łączenie przewodów neutralnych o różnych przekrojach, upraszczając okablowanie i oszczędzając miejsce w rozdzielnicy.
• Konstrukcja z izolowanym cokołem: gwarantuje bezpieczną separację od metalowych części rozdzielnicy oraz ułatwia prowadzenie przewodów.
• Zaciski przystosowane do przewodów miedzianych: zapewniają trwałe i pewne połączenie elektryczne – szczegółową specyfikację (typ zacisku, moment dokręcania) należy sprawdzić w dokumentacji producenta.
• Oznaczenie neutralne (N): dedykowana do przewodów neutralnych (kolor niebieski) – eliminuje ryzyko pomyłki z listwą uziemiającą.
• Symbol KM17N: ułatwia jednoznaczną identyfikację i zamawianie w systemach katalogowych.

Zgodność z Normami

W dostarczonych danych nie podano konkretnych norm dla tego produktu. Listwa KM17N jest przeznaczona do stosowania w instalacjach elektrycznych zgodnych z obowiązującymi przepisami i normami europejskimi (certyfikat CE). Montaż należy wykonać zgodnie z wytycznymi producenta oraz aktualnymi normami instalacyjnymi, np. PN-IEC 60364 (lub odpowiednikiem).

Zastosowanie

Listwa neutralna KM17N sprawdza się tam, gdzie konieczne jest zbiorcze łączenie przewodów neutralnych o różnych przekrojach w jednym punkcie rozdzielnicy.

• Scentralizowane łączenie przewodów neutralnych w tablicach rozdzielczych i podrozdzielnicach.
• Tworzenie szyn neutralnych w rozdzielnicach modułowych w budynkach mieszkalnych, biurowych i przemysłowych.
• Element systemów rozdziału energii w szafach sterowniczych i rozdzielnicach potrzeb własnych.
• Uporządkowanie okablowania w instalacjach wymagających wielu odprowadzeń neutralnych z jednego źródła.

Wskazówki Montażowe

Montaż listwy może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej instalacji i upewnić się o braku napięcia na przyłączanych przewodach. Listwę mocuje się w rozdzielnicy zgodnie z instrukcją producenta. Śruby zacisków należy dokręcać z momentem i narzędziem zalecanym w dokumentacji. Przekrój przyłączanych przewodów musi być dobrany do obciążenia obwodu. Listwy neutralne (N) nie wolno stosować do przewodów ochronnych (PE). Po montażu należy sprawdzić poprawność połączeń.

FAQ

• Jakie maksymalne przekroje przewodów mogę podłączyć? Listwa oferuje jeden zacisk dla przewodu do 25 mm² oraz po osiem zacisków dla przewodów do 16 mm² i 10 mm² – są to wartości maksymalne przekrojów, które można bezpiecznie przyłączyć.
• Jakie jest napięcie znamionowe listwy? W dostarczonych danych nie podano napięcia. Standardowo listwy tego typu są przystosowane do napięć roboczych do 690 V (przy odpowiednim przekroju izolacji), jednak zalecamy sprawdzenie konkretnej wartości w karcie katalogowej producenta.
• Czy listwa nadaje się do przewodów aluminiowych? W danych nie określono materiału przewodów. Zaciski są typowo projektowane dla przewodów miedzianych – przed zastosowaniem przewodów aluminiowych należy zapoznać się z dokumentacją techniczną i ewentualnymi ograniczeniami.
