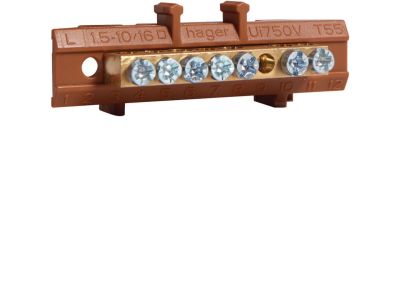

Listwa przyłączeniowa z cokołem fazowa 3x16 + 4x10 mm2 | KM07L Hager

Opis i Kluczowe Cechy

Listwa przyłączeniowa z cokołem KM07L o oznaczeniu fazowym 3x16 + 4x10 mm² zapewnia bezpieczną i uporządkowaną dystrybucję energii elektrycznej w rozdzielnicach. Trzy zaciski fazowe o przekroju przyłączeniowym do 16 mm² umożliwiają zasilanie obwodów o dużym obciążeniu, a cztery zaciski neutralne/PE o przekroju do 10 mm² gwarantują pewne połączenie przewodów ochronnych i roboczych. Kompaktowa konstrukcja z cokołem ułatwia montaż i czytelne oznaczenie przyłączy.

• 3 zaciski fazowe (L1, L2, L3) do 16 mm²: Możliwość przyłączania przewodów o dużych przekrojach, co zwiększa obciążalność prądową i redukuje spadki napięcia.
• 4 zaciski neutralne/PE do 10 mm²: Wystarczająca liczba punktów przyłączeniowych dla instalacji trójfazowych z wydzielonym N i PE.
• Konstrukcja z cokołem: Ułatwia montaż na szynie DIN lub płycie montażowej oraz czytelne oznaczenie zacisków.
• Solidne zaciski śrubowe: Zapewniają pewny i trwały styk elektryczny odporny na wibracje i zmiany temperatury.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa dla aparatury rozdzielczej. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami Unii Europejskiej. Montaż powinien być wykonany zgodnie z zaleceniami producenta zawartymi w karcie katalogowej.

Zastosowanie

Listwa przyłączeniowa KM07L znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i ergonomiczne przyłączanie przewodów fazowych, neutralnych i ochronnych w rozdzielnicach elektrycznych.

• Dystrybucja energii w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych.
• Przyłączanie obwodów odbiorczych (gniazda, oświetlenie, siła) z możliwością podziału na fazy i tor N/PE.
• Rozbudowa istniejących rozdzielnic – wygodne dodawanie nowych odbiorów bez konieczności ingerencji w szynę zbiorczą.

Wskazówki Montażowe

Montaż listwy przyłączeniowej może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV) z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Listwę należy montować na szynie TH35 (DIN) lub płycie montażowej zgodnie z dokumentacją producenta. Przekrój przewodów dobrać do prądu obciążenia – dla zacisków fazowych maks. 16 mm², dla neutralnych/PE maks. 10 mm². Zaciski śrubowe dokręcać z momentem podanym w karcie katalogowej, aby uniknąć przegrzania lub uszkodzenia połączenia.

FAQ

• Jaki jest maksymalny przekrój przewodu dla zacisków fazowych? Zaciski fazowe (L1, L2, L3) są przystosowane do przewodów o przekroju do 16 mm² (linka/szlif).
• Czy listwa nadaje się do montażu na szynie DIN? Standardowo listwy przyłączeniowe z cokołem przeznaczone są do montażu na szynie TH35 (DIN). Jednak producent może przewidzieć również inne sposoby mocowania – sprawdź dokumentację techniczną produktu KM07L.
• Jakie oznaczenia mają poszczególne zaciski? Na obudowie listwy znajdują się trwałe oznaczenia: L1, L2, L3 dla faz oraz N/PE dla zacisków neutralnych/ochronnych. Dla zacisków N/PE są cztery punkty przyłączeniowe – należy je użyć zgodnie z projektem instalacji.
