Listwa przyłączeniowa izolowana IP2X Z17 zielona, 16x16mm2 + 1x25mm2 | 004835 Legrand

Opis i Kluczowe Cechy

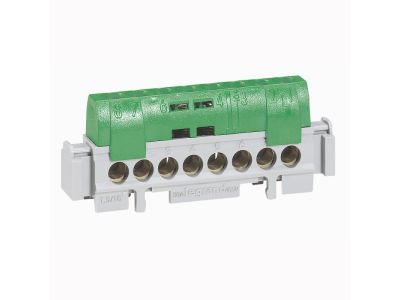

Listwa przyłączeniowa izolowana marki Legrand o numerze referencyjnym 4835 to wysokiej klasy komponent elektroinstalacyjny, zaprojektowany z myślą o bezpiecznym i uporządkowanym rozdziale potencjałów w rozdzielnicach niskiego napięcia. Produkt charakteryzuje się stopniem ochrony IP2X, co oznacza skuteczną ochronę przed przypadkowym dotknięciem części czynnych palcem, znacząco podnosząc standardy bezpieczeństwa podczas prac konserwacyjnych. Listwa została wykonana w kolorze zielonym, co zgodnie z powszechnymi standardami identyfikacji wizualnej w elektrotechnice, dedykuje ją do pełnienia funkcji szyny ochronnej (PE).

• Zaciski śrubowe: Solidne połączenie mechaniczne gwarantuje niską rezystancję zestyku oraz odporność na poluzowanie pod wpływem drgań.
• Konfiguracja zacisków: Listwa wyposażona jest w 1 główny zacisk zasilający o przekroju od 6 mm² do 25 mm² oraz 16 zacisków odpływowych obsługujących przewody o przekroju od 1,5 mm² do 16 mm².
• Kompaktowe wymiary: Całkowita długość listwy wynosi 141 mm, co pozwala na optymalne zagospodarowanie przestrzeni wewnątrz obudowy.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Spełnienie wymagań dotyczących osprzętu łączeniowego gwarantuje trwałość izolacji oraz odporność termiczną materiałów polimerowych użytych do budowy korpusu. Stopień ochrony IP2X zapewnia zgodność z przepisami BHP dotyczącymi ochrony przed porażeniem prądem elektrycznym w miejscach dostępnych dla osób obsługujących instalację.

Zastosowanie

Listwa Legrand 4835 znajduje szerokie zastosowanie w profesjonalnym prefabrykowaniu rozdzielnic elektrycznych, zarówno w budownictwie mieszkaniowym, jak i przemysłowym. Dzięki dużej liczbie punktów przyłączeniowych (16+1), idealnie sprawdza się jako zbiorcza szyna ochronna w rozbudowanych układach automatyki budynkowej oraz w szafach sterowniczych, gdzie wymagane jest pewne uziemienie wielu obwodów końcowych przy zachowaniu przejrzystości instalacji.

Wskazówki Montażowe

Podczas montażu listwy przyłączeniowej należy zwrócić szczególną uwagę na odpowiednie przygotowanie końcówek przewodów. W przypadku stosowania linek miedzianych, zaleca się użycie tulejek zaciskowych, aby zapobiec rozwarstwianiu się żył pod naciskiem śruby. Przewód zasilający o przekroju do 25 mm² powinien zostać osadzony w dedykowanym, większym zacisku, co zapewni optymalną obciążalność prądową całego modułu. Należy przestrzegać zalecanego momentu dokręcania śrub, aby uniknąć uszkodzenia gwintów przy jednoczesnym zapewnieniu trwałego styku elektrycznego.

FAQ

• Czy listwa może być montowana na szynie DIN? Listwy tego typu są kompatybilne z systemami wsporczymi Legrand, co umożliwia ich szybki montaż w dedykowanych uchwytach wewnątrz rozdzielnic.
• Jaki jest maksymalny przekrój przewodu zasilającego? Do głównego zacisku zasilającego można podłączyć przewód o przekroju znamionowym do 25 mm².
• Czy kolor zielony jest obowiązkowy dla przewodów ochronnych? Tak, kolor zielony (lub zielono-żółty) ułatwia szybką identyfikację funkcji listwy jako elementu systemu ochrony przeciwporażeniowej.
