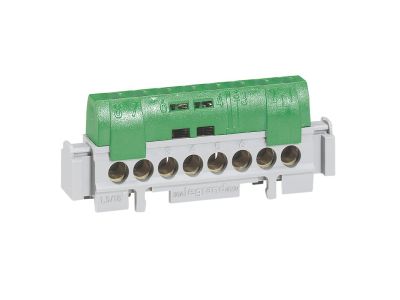

Listwa przyłączeniowa izolowana IP2X Z-8 zielona, 8x16mm2 | 004832 Legrand

Opis i Kluczowe Cechy

Listwa przyłączeniowa izolowana marki Legrand o numerze katalogowym 4832 to profesjonalny komponent elektroinstalacyjny, zaprojektowany z myślą o zapewnieniu najwyższego poziomu bezpieczeństwa i porządku wewnątrz rozdzielnic elektrycznych. Produkt charakteryzuje się stopniem ochrony IP2X, co oznacza skuteczne zabezpieczenie przed przypadkowym dotknięciem części czynnych palcem, co jest kluczowe podczas prac konserwacyjnych pod napięciem. Listwa została wyposażona w 8 zacisków śrubowych, z których każdy obsługuje przewody o przekroju znamionowym od 1,5 mm² do 16 mm². Szeroki zakres przekrojów pozwala na elastyczne dopasowanie do różnych typów instalacji, od obwodów sterowniczych po główne linie zasilające o większym obciążeniu. Zielony kolor obudowy jednoznacznie identyfikuje listwę jako element przeznaczony do łączenia przewodów ochronnych (PE), co ułatwia szybką diagnostykę i montaż zgodnie z dobrą praktyką inżynierską.

• Liczba zacisków: 8 odpływów o dużej wytrzymałości mechanicznej.
• Przekrój przewodów: Możliwość montażu żył o przekroju od 1,5 mm² do 16 mm² zapewnia stabilne przesyłanie energii i minimalizację spadków napięcia.
• Kompaktowe wymiary: Całkowita długość wynosząca 75 mm pozwala na optymalne wykorzystanie przestrzeni wewnątrz obudowy.
• System zaciskowy: Solidne zaciski śrubowe gwarantują trwały docisk i odporność na poluzowanie pod wpływem drgań.

Zgodność z Normami

Produkt został wykonany zgodnie z europejskimi standardami bezpieczeństwa dotyczącymi osprzętu łączeniowego niskiego napięcia. Spełnienie wymogów stopnia ochrony IP2X potwierdza, że listwa jest bezpieczna w użytkowaniu i spełnia rygorystyczne normy BHP obowiązujące w nowoczesnym budownictwie mieszkaniowym oraz przemysłowym. Materiały izolacyjne użyte do produkcji charakteryzują się wysoką odpornością termiczną i mechaniczną, co przekłada się na długowieczność instalacji.

Zastosowanie

Listwa Legrand Z-8 znajduje szerokie zastosowanie w profesjonalnych systemach rozdziału energii. Jest dedykowana przede wszystkim do rozdzielnic modułowych, gdzie pełni rolę szyny zbiorczej dla przewodów ochronnych. Dzięki swojej konstrukcji idealnie sprawdza się w:

• Instalacjach domowych i komercyjnych jako punkt rozdziału potencjału PE.
• Szafach sterowniczych automatyki przemysłowej, gdzie wymagana jest przejrzystość połączeń.
• Modernizowanych rozdzielnicach, gdzie ograniczona przestrzeń wymaga stosowania kompaktowych i izolowanych rozwiązań.

Wskazówki Montażowe

Podczas montażu listwy przyłączeniowej należy zwrócić szczególną uwagę na prawidłowe przygotowanie końcówek przewodów. W przypadku stosowania linek miedzianych, zaleca się użycie tulejek zaciskowych, aby zapewnić optymalną powierzchnię styku w zacisku śrubowym. Przewody o przekroju 16 mm² wymagają precyzyjnego osadzenia w gnieździe przed dokręceniem śruby. Należy stosować odpowiedni moment dokręcania, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu niskiej rezystancji połączenia. Listwa o długości 75 mm powinna być stabilnie zamocowana na dedykowanym wsporniku izolacyjnym lub szynie montażowej, co zapobiega jej przemieszczaniu się podczas podłączania kolejnych obwodów.

FAQ

• Czy listwa może być używana do przewodów fazowych? Ze względu na zielony kolor obudowy, zgodnie z normami identyfikacji kolorystycznej, listwa ta jest dedykowana do przewodów ochronnych (PE). Do przewodów fazowych lub neutralnych zaleca się stosowanie listew w odpowiednich kolorach (np. czarnym, brązowym lub niebieskim).
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Maksymalny przekrój znamionowy wynosi 16 mm² dla każdego z 8 zacisków.
• Co oznacza stopień ochrony IP2X? Oznacza to, że obudowa listwy chroni przed dostępem do części niebezpiecznych przedmiotami o średnicy większej niż 12,5 mm (np. palec operatora).
