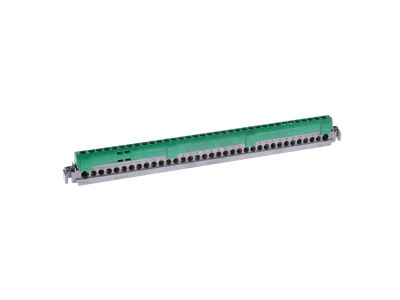

Listwa przyłączeniowa izolowana IP2X N3 zielona, 2x25mm2+33x16mm2 | 004838 Legrand

Opis i Kluczowe Cechy

Listwa przyłączeniowa izolowana IP2X N3 (symbol 004838) w kolorze zielonym to profesjonalne rozwiązanie do bezpiecznego rozdziału obwodów w rozdzielnicach i szafach sterowniczych. Wyposażona w 2 zaciski zasilania (przekrój 6–25 mm²) oraz 33 odpływy (przekrój 1,5–16 mm²) zapewnia elastyczne przyłączanie wielu odbiorników. Długość 276 mm ułatwia montaż w standardowych rozdzielnicach, a stopień ochrony IP2X chroni przed przypadkowym dotknięciem części pod napięciem.

• 2 zaciski zasilania (6–25 mm²): umożliwiają przyłączenie przewodów głównych o dużym przekroju, zapewniając niskie spadki napięcia i bezpieczny rozdział energii.
• 33 zaciski odpływowe (1,5–16 mm²): wystarczająca liczba wyjść do podłączenia wielu obwodów odbiorczych bez konieczności stosowania dodatkowych listew.
• Stopień ochrony IP2X: zabezpiecza przed dotykiem palcami i narzędziami, zwiększając bezpieczeństwo obsługi w rozdzielnicy.
• Kolor zielony: ułatwia szybką identyfikację funkcji – często stosowany w obwodach uziemiających lub ochronnych (zgodnie z konwencją barw).
• Zaciski śrubowe: pewne i trwałe połączenie przewodów, odporne na wibracje i zmienne obciążenia.

Zgodność z Normami

Listwa przyłączeniowa została zaprojektowana zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dotyczące bezpieczeństwa użytkowania i ochrony przed porażeniem prądem elektrycznym w instalacjach budynkowych i przemysłowych.

Zastosowanie

Uniwersalna listwa przyłączeniowa znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i czytelne przyłączanie wielu obwodów – od rozdzielnic głównych po szafy sterownicze i automatyki.

• Rozdzielnice główne i podrozdzielnice – dystrybucja zasilania do kilkudziesięciu odbiorników.
• Szafy sterownicze – przyłączanie przewodów sterujących i sygnałowych do styczników, przekaźników, PLC.
• Instalacje przemysłowe – łączenie obwodów siłowych i pomocniczych w maszynach i urządzeniach.
• Automatyka budynkowa – centralne punkty rozdziału sygnałów i zasilania w systemach BMS.

Wskazówki Montażowe

Montaż listwy może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po wcześniejszym odłączeniu napięcia. Listwę mocuje się na szynie TH35 (DIN) w rozdzielnicy. Przed przykręceniem przewodów należy sprawdzić, czy przekrój mieści się w zakresie podanym na zaciskach (6–25 mm² dla zasilania, 1,5–16 mm² dla odpływów). Momenty dokręcania stosować zgodnie z dokumentacją producenta. Po zakończeniu prac zaleca się sprawdzenie ciągłości połączeń oraz brak zwarć.

FAQ

• Jaki stopień ochrony ma listwa? Listwa posiada stopień ochrony IP2X, co oznacza, że jest zabezpieczona przed przedostaniem się ciał stałych o średnicy powyżej 12,5 mm – głównie przed dotknięciem palcami i narzędziami.
• Jaki zakres przekroju przewodów można podłączyć do zacisków? Zasilanie: 6–25 mm² (2 zaciski), odpływy: 1,5–16 mm² (33 zaciski). Umożliwia to przyłączanie zarówno cienkich przewodów sygnałowych, jak i grubych kabli zasilających.
• Czy listwa jest izolowana i czy można jej użyć w obwodzie uziemiającym? Tak, listwa jest w pełni izolowana. Zielony kolor jest często stosowany w instalacjach do oznaczania przewodów ochronnych (PE) lub uziemiających, co ułatwia identyfikację. Należy jednak zawsze sprawdzić przeznaczenie zgodnie z dokumentacją projektową.
