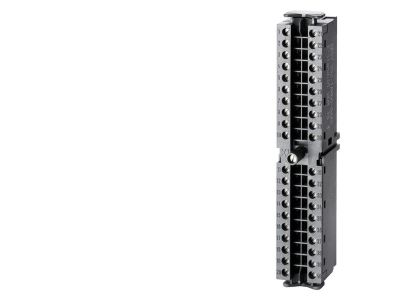

Listwa przyłączeniowa dla modułów sygnałowych, przyłącze śrubowe, 40 PIN, SIMATIC S7-300 | 6ES7392-1AM00-0AA0 Siemens

Opis i Kluczowe Cechy

Listwa przyłączeniowa o numerze katalogowym 6ES7392-1AM00-0AA0 to kluczowy element osprzętu dla systemów automatyki opartej na sterownikach SIMATIC S7-300. Jako najbardziej rozpowszechniony standard w przemyśle, S7-300 wymaga komponentów o najwyższej niezawodności. Prezentowana listwa posiada 40 pinów (styków), co pozwala na pełne wykorzystanie gęstości upakowania sygnałów w zaawansowanych modułach wejść i wyjść (I/O). Wykorzystanie technologii przyłącza śrubowego zapewnia maksymalną siłę docisku przewodu do zacisku, co minimalizuje rezystancję przejścia i eliminuje ryzyko poluzowania się połączenia pod wpływem drgań maszynowych.

• Wysoka gęstość połączeń: 40 punktów przyłączeniowych umożliwia obsługę rozbudowanych modułów sygnałowych w kompaktowej obudowie.
• Przyłącze śrubowe: Klasyczna i sprawdzona metoda montażu, pozwalająca na stosowanie przewodów z tulejkami lub bez, gwarantująca trwałość mechaniczną.
• Kompatybilność: Pełna integracja z ekosystemem Siemens SIMATIC S7-300, zapewniająca idealne dopasowanie mechaniczne do modułów frontowych.
• Trwałość przemysłowa: Wykonanie z materiałów odpornych na starzenie i wysokie temperatury panujące wewnątrz szaf sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami przemysłowymi firmy Siemens, co gwarantuje bezpieczeństwo użytkowania w trudnych warunkach środowiskowych. Listwa spełnia wymagania dyrektyw niskonapięciowych oraz jest w pełni kompatybilna z systemami certyfikacji CE. Dzięki zastosowaniu wysokiej jakości izolatorów, komponent ten zapewnia odpowiednią wytrzymałość dielektryczną oraz separację galwaniczną między sąsiednimi kanałami sygnałowymi, co jest kluczowe dla stabilności pracy sterownika PLC w środowisku o dużym poziomie zakłóceń elektromagnetycznych.

Zastosowanie

Listwa 40-pinowa znajduje zastosowanie wszędzie tam, gdzie wykorzystywane są sterowniki SIMATIC S7-300 do automatyzacji maszyn, linii produkcyjnych oraz obiektów technologicznych. Jest niezbędna przy budowie:

• Autonomicznych układów sterowania: Gdzie precyzja połączeń decyduje o niezawodności pojedynczej maszyny.
• Rozproszonych systemów I/O: Współpracujących z sieciami PROFIBUS oraz Ethernet/PROFINET, gdzie listwa stanowi fizyczny punkt styku z obiektem.
• Modernizacji istniejących szaf: Jako element zamienny lub rozszerzający funkcjonalność istniejących instalacji przemysłowych.

Wskazówki Montażowe

Prawidłowy montaż listwy 6ES7392-1AM00-0AA0 jest warunkiem bezawaryjnej pracy systemu. Należy zwrócić uwagę na następujące aspekty:

• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów wielodrutowych, co zapobiega rozwarstwianiu się żył i ułatwia montaż w zacisku śrubowym.
• Moment dokręcania: Śruby należy dokręcać z odpowiednią siłą, aby zapewnić trwały styk elektryczny, unikając jednocześnie zerwania gwintu.
• Pozycjonowanie: Przed dokręceniem śruby mocującej listwę do modułu, należy upewnić się, że wszystkie piny są prawidłowo osadzone w gnieździe modułu sygnałowego.
• Organizacja okablowania: Po podłączeniu wszystkich 40 punktów, zaleca się spięcie wiązki przewodów opaskami, aby uniknąć naprężeń mechanicznych na zaciskach.

FAQ

1. Czy listwa jest dostarczana z obudową modułu?
Nie, produkt 6ES7392-1AM00-0AA0 to sama listwa przyłączeniowa (front connector), którą montuje się w module sygnałowym S7-300.

2. Czy do montażu wymagane są specjalistyczne narzędzia?
Do wykonania połączeń elektrycznych wystarczy standardowy wkrętak płaski o odpowiedniej szerokości grota, dopasowany do śrub zaciskowych.

3. Czy listwa pasuje do modułów 20-pinowych?
Nie, ta konkretna listwa posiada 40 pinów i jest dedykowana wyłącznie do modułów o wysokiej gęstości upakowania, które wymagają złącza 40-pinowego.
