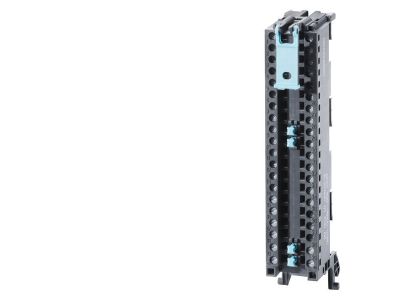

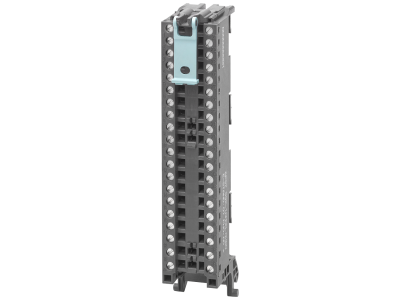

Listwa przyłączeniowa dla modułów sygnałowych 35mm, przyłącze śrubowe, 40 PIN, SIMATIC S7-1500 | 6ES7592-1AM00-0XB0 Siemens

Opis i Kluczowe Cechy

Listwa przyłączeniowa o numerze katalogowym 6ES7592-1AM00-0XB0 to kluczowy element osprzętu dedykowany dla zaawansowanego systemu sterowania SIMATIC S7-1500 firmy Siemens. Została zaprojektowana z myślą o zapewnieniu najwyższej niezawodności połączeń elektrycznych pomiędzy modułami sygnałowymi a okablowaniem obiektowym. Wyposażona w 40 pinów (styków), umożliwia kompleksową obsługę gęsto upakowanych modułów wejść i wyjść, co znacząco optymalizuje przestrzeń w szafie sterowniczej.

• Przyłącze śrubowe: Zastosowanie sprawdzonych zacisków śrubowych gwarantuje trwały docisk przewodu, co jest kluczowe w środowiskach narażonych na drgania mechaniczne.
• Wysoka gęstość upakowania: 40 punktów przyłączeniowych pozwala na pełne wykorzystanie możliwości modułów sygnałowych o szerokości 35 mm.
• Integracja z TIA Portal: Element w pełni kompatybilny z ekosystemem Totally Integrated Automation, co ułatwia projektowanie i serwisowanie systemów automatyki.
• Mechaniczne kodowanie: Konstrukcja zapobiega pomyłkom podczas wymiany modułów, co zwiększa bezpieczeństwo eksploatacji.

Zgodność z Normami

Produkt został wykonany zgodnie z rygorystycznymi standardami przemysłowymi marki Siemens, co zapewnia pełną kompatybilność z jednostkami centralnymi i modułami rozszerzeń serii S7-1500. Listwa spełnia wymagania dyrektyw dotyczących kompatybilności elektromagnetycznej oraz bezpieczeństwa użytkowania w instalacjach niskonapięciowych. Materiały izolacyjne użyte do produkcji charakteryzują się wysoką odpornością termiczną i chemiczną, co jest potwierdzone certyfikatami CE oraz UL, niezbędnymi w globalnych aplikacjach przemysłowych.

Zastosowanie

Listwa 6ES7592-1AM00-0XB0 znajduje zastosowanie wszędzie tam, gdzie wymagana jest najwyższa precyzja i ciągłość procesów technologicznych. Jest idealnym rozwiązaniem dla:

• Systemów automatyki procesowej w przemyśle chemicznym i spożywczym.
• Linii montażowych w branży automotive, gdzie liczy się szybkość serwisu i odporność na wibracje.
• Aplikacji typu Failsafe, wspierając bezpieczne przesyłanie sygnałów w systemach bezpieczeństwa maszynowego.
• Modernizacji istniejących układów sterowania opartych na architekturze S7-1500.

Wskazówki Montażowe

Montaż listwy przyłączeniowej jest intuicyjny i nie wymaga specjalistycznych narzędzi poza standardowym wkrętakiem. Aby zapewnić optymalną pracę układu, należy przestrzegać poniższych zaleceń:

• Przygotowanie przewodów: Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, aby zapobiec rozwarstwianiu się żył i zapewnić maksymalną powierzchnię styku.
• Moment dokręcania: Śruby należy dokręcać z odpowiednią siłą, aby uniknąć uszkodzenia gwintu przy jednoczesnym zachowaniu pewności połączenia elektrycznego.
• Pozycjonowanie: Listwę należy osadzić w prowadnicach modułu sygnałowego 35mm aż do wyraźnego zablokowania, co sygnalizuje poprawne połączenie styków wewnętrznych.
• Organizacja kabli: Dzięki zintegrowanym kanałom kablowym w systemie S7-1500, przewody powinny być prowadzone w sposób uporządkowany, co ułatwia późniejszą diagnostykę.

FAQ

1. Czy listwa pasuje do wszystkich modułów S7-1500?
Listwa jest dedykowana do modułów o szerokości 35 mm wymagających 40-pinowego złącza czołowego. Przed zakupem należy zweryfikować specyfikację konkretnego modułu sygnałowego.

2. Czy w zestawie znajdują się mostki potencjałowe?
Standardowo listwa dostarczana jest jako komponent bazowy. Akcesoria takie jak mostki poprzeczne należy dobrać zgodnie ze schematem połączeń danej aplikacji.

3. Czy przyłącze śrubowe jest lepsze od sprężynowego?
Przyłącze śrubowe jest cenione przez wielu instalatorów za możliwość precyzyjnej kontroli siły docisku oraz tradycyjną metodę montażu, która nie wymaga dedykowanych narzędzi do zwalniania sprężyn.
