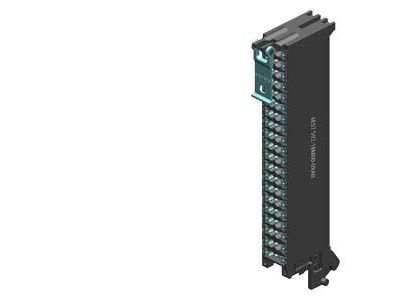

Listwa przyłączeniowa dla modułów sygnałowych 25mm, przyłącze PUSH-IN, 40 PIN, SIMATIC S7-1500 | 6ES7592-1BM00-0XA0 Siemens

Alternatywny kod produktu: 6ES75921BM000XA0

Opis i Kluczowe Cechy

Listwa przyłączeniowa sygnalizacyjna (front connector) w technologii Push-In do modułów SIMATIC S7-1500 o szerokości 25 mm oraz kompaktowych CPU. Symbol 6ES7592-1BM00-0XA0 oferuje 40 styków, a system przyłącza beznarzędziowego znacząco przyspiesza i upraszcza prace okablowaniowe w szafach sterowniczych. Do zestawu dołączona jest opaska zaciskowa (cable tie) ułatwiająca porządkowanie przewodów.

• Technologia Push-In: szybki i pewny montaż przewodów bez użycia narzędzi – skraca czas okablowania oraz eliminuje ryzyko poluzowania połączeń w warunkach wibracji.
• 40 styków (40-pin): umożliwia podłączenie dużej liczby sygnałów cyfrowych i analogowych w jednej kompaktowej listwie, oszczędzając miejsce w szafie.
• Długość dopasowana do modułów 25 mm: idealne spasowanie z modułami sygnałowymi S7-1500 oraz kompaktowymi CPU, zapewnia stabilne połączenie elektryczne i mechaniczne.
• Dołączona opaska zaciskowa: pozwala na estetyczne i bezpieczne ułożenie wiązki przewodów, co ułatwia serwis i identyfikację torów sygnałowych.
• Dedykowany akcesorium SIMATIC S7-1500: gwarantuje pełną kompatybilność oraz niezawodność pracy w systemach automatyki Siemens.

Zgodność z Normami

Listwa przyłączeniowa produkowana jest jako oryginalny komponent Siemensa dla rodziny SIMATIC S7-1500. Spełnia wymagania norm bezpieczeństwa oraz standardy jakościowe obowiązujące w automatyce przemysłowej (certyfikat CE). Wszelkie prace instalacyjne należy wykonywać zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Produkt przeznaczony jest do łączenia przewodów sterowniczych i sygnałowych z modułami sterownika SIMATIC S7-1500. Sprawdza się w typowych aplikacjach automatyki przemysłowej i budynkowej.

• Podłączanie czujników i elementów wykonawczych do modułów sygnałowych S7-1500 w szafach sterowniczych.
• Okablowanie kompaktowych CPU S7-1500 – jeden złącze dla wielu sygnałów w oszczędzającej miejsce obudowie.
• Tworzenie przewodowych połączeń w systemach sterowania maszyn, linii produkcyjnych i instalacji HVAC.
• Modernizacja i rozbudowa istniejących instalacji z wykorzystaniem oryginalnych akcesoriów Siemensa.

Wskazówki Montażowe

Montaż listwy przyłączeniowej może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia zasilającego. Listwę należy wsunąć w odpowiedni slot modułu S7-1500 do momentu zatrzaśnięcia, a następnie dokręcić śruby mocujące zgodnie z momentem podanym w dokumentacji producenta. Przewody wprowadza się do zacisków Push-In bez użycia narzędzi; przed wciśnięciem przewodu należy sprawdzić, czy jest on odizolowany na odpowiednią długość. Po zakończeniu okablowania zaleca się użycie dołączonej opaski do uporządkowania wiązki. Przekrój przewodów oraz typ końcówek należy dobrać zgodnie z instrukcją techniczną sterownika.

FAQ

• Czy listwa pasuje do wszystkich modułów S7-1500? Listwa 6ES7592-1BM00-0XA0 jest przeznaczona do modułów sygnałowych o szerokości 25 mm oraz do kompaktowych CPU S7-1500. Przed zakupem należy sprawdzić wymiary modułu w dokumentacji systemu.
• Czy do montażu potrzebne są specjalne narzędzia? Nie, technologia Push-In umożliwia bezpośrednie wciśnięcie odizolowanego przewodu w zacisk bez użycia śrubokrętu ani innych narzędzi. Do demontażu przewodu wymagany jest standardowy śrubokręt.
• Czy opaska zaciskowa jest dołączona w zestawie? Tak, w komplecie znajduje się opaska (cable tie) ułatwiająca wiązanie przewodów. Jest ona elementem montażowym, który pomaga utrzymać porządek w szafie sterowniczej.
