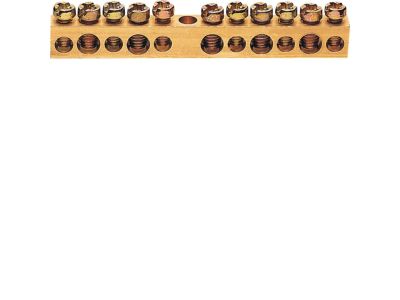

Listwa przyłączeniowa bez wspornika 5x16 + 6x10 mm2 | K144 Hager

Opis i Kluczowe Cechy

Listwa przyłączeniowa K144 to rozwiązanie do bezpiecznego łączenia przewodów w rozdzielnicach i szafach sterowniczych. Model bez wspornika oferuje 5 przyłączy dla przewodów o maksymalnym przekroju 16 mm² oraz 6 przyłączy dla przewodów do 10 mm², co umożliwia elastyczne prowadzenie obwodów głównych i pomocniczych w jednej szynie DIN.

• 5 zacisków 16 mm² i 6 zacisków 10 mm²: Możliwość jednoczesnego przyłączenia przewodów o różnych przekrojach – idealne do separacji obwodów zasilających i sygnałowych.
• Brak wspornika: Oszczędność miejsca i szybszy montaż bezpośrednio na szynie DIN TH35 – konstrukcja z zintegrowanym zatrzaskiem.
• Kompaktowa budowa: Niewielkie wymiary ułatwiają instalację w ciasnych rozdzielnicach, zachowując czytelność połączeń.
• Materiał odporny na napięcie i temperaturę: Trwałe tworzywo konstrukcyjne zapewnia bezpieczeństwo w normalnych warunkach eksploatacji.
• Uniwersalny symbol K144: Łatwa identyfikacja w systemie magazynowym i przy zamówieniach – kompatybilność z szeroką gamą akcesoriów modułowych.

Zgodność z Normami

Listwa przyłączeniowa K144 spełnia wymagania odpowiednich norm europejskich dotyczących łączenia przewodów w instalacjach elektrycznych. Produkt posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Listwa K144 została zaprojektowana do stosowania w stałych instalacjach elektrycznych, szczególnie w rozdzielnicach mieszkaniowych, biurowych oraz w szafach sterowniczych w przemyśle lekkim.

• Przyłączanie przewodów głównych i pomocniczych w rozdzielnicach budynkowych.
• Organizacja połączeń w szafach automatyki dla obwodów sterowania i zasilania.
• Łączenie przewodów o różnych przekrojach w miejscach przejścia między obwodami.
• Stosowanie jako listwa przyłączeniowa w systemach KNX, BMS i innych instalacjach inteligentnego budynku.

Wskazówki Montażowe

Montaż listwy K144 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP do pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej rozdzielnicy. Listwę należy zamocować na szynie DIN TH35, wciskając zatrzask aż do zablokowania. Przewody łączyć przy użyciu odpowiednich narzędzi, z zachowaniem momentu dokręcania śrub zaciskowych zgodnie z dokumentacją producenta (jeśli brak danych – standardowo 0,4–0,6 Nm dla przekroju 10–16 mm²). Przekrój przewodu musi być dobrany do prądu obciążenia i zabezpieczeń obwodu.

FAQ

• Czy listwa K144 wymaga dodatkowego wspornika do montażu na szynie DIN? Nie, model oznaczony jako "bez wspornika" posiada zintegrowany zatrzask, który umożliwia bezpośrednie i pewne zamocowanie na szynie TH35 bez potrzeby stosowania dodatkowych akcesoriów.
• Jaki maksymalny przekrój przewodu mogę zastosować w poszczególnych zaciskach? Listwa wyposażona jest w 5 przyłączy dla przewodów do 16 mm² oraz 6 przyłączy dla przewodów do 10 mm² – nie zaleca się przekraczania podanych wartości ze względu na ryzyko uszkodzenia zacisku lub przegrzania.
• Czy listwę można stosować w instalacjach trójfazowych? Tak, odpowiednie rozłożenie przewodów fazowych, neutralnego i ochronnego w oddzielnych przyłączach jest możliwe dzięki dwóm grupom zacisków. Należy jednak upewnić się, że łączny prąd obciążenia nie przekracza wartości znamionowych (brak danych – patrz dokumentacja producenta).
