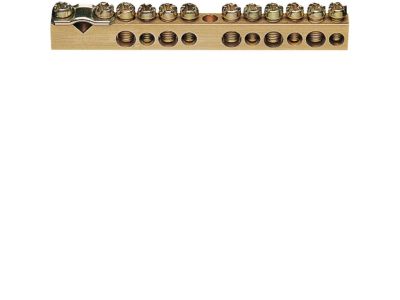

Listwa przyłączeniowa bez wspornika 1x25 + 5x16 + 5x10 mm2 | K151 Hager

Opis i Kluczowe Cechy

Listwa przyłączeniowa K151 to uniwersalne rozwiązanie do bezpiecznego i uporządkowanego przyłączania przewodów w rozdzielnicach elektrycznych. Wyposażona w zaciski o przekrojach 1×25 mm² (dla głównego zasilania), 5×16 mm² oraz 5×10 mm², umożliwia podłączenie odbiorów o różnym zapotrzebowaniu mocy – od obwodów oświetleniowych po silne odbiorniki. Konstrukcja bez wspornika zapewnia elastyczność montażu – listwę można zamocować za pomocą dedykowanego wspornika lub bezpośrednio w szafie rozdzielczej.

• Przekrój przewodów 1×25 mm²: zacisk główny przystosowany do przewodu zasilającego o dużym przekroju, co minimalizuje spadki napięcia i ryzyko przegrzania połączenia.
• 5×16 mm² + 5×10 mm²: zestaw zacisków umożliwia przyłączanie odbiorów średniej i małej mocy – idealne do rozdziału energii w instalacjach przemysłowych i budynkowych.
• Brak fabrycznego wspornika: swoboda doboru systemu mocowania – możliwość montażu na szynie DIN TH35 za pomocą osobnego wspornika lub bezpośrednio na płycie montażowej.
• Kompaktowa konstrukcja: oszczędność miejsca w rozdzielnicy przy jednoczesnym zachowaniu dużych przekrojów przyłączeniowych.
• Solidne zaciski śrubowe: zapewniają pewne i trwałe połączenie przewodów, co przekłada się na niską rezystancję styku i bezpieczeństwo eksploatacji.

Zgodność z Normami

Listwa przyłączeniowa K151 spełnia wymogi europejskich norm bezpieczeństwa dla osprzętu instalacyjnego oraz posiada certyfikat CE. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z obowiązującymi przepisami.

Zastosowanie

Listwa K151 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i uporządkowane przyłączenie wielu przewodów o różnych przekrojach – zarówno w rozdzielnicach głównych, jak i podrozdzielnicach.

• Przyłączanie przewodu zasilającego (25 mm²) w rozdzielnicach głównych i podrozdzielnicach.
• Rozdział energii do odbiorów średniej mocy (16 mm²), np. siłowniki, pompy, agregaty.
• Podłączenie obwodów oświetleniowych, gniazd wtyczkowych i sterowania (10 mm²).
• Tworzenie przejść kablowych w szafach sterowniczych i rozdzielnicach przemysłowych.

Wskazówki Montażowe

Montaż listwy przyłączeniowej K151 powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa – przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Listwę można montować na szynie DIN TH35 przy użyciu dedykowanego wspornika (brak w zestawie) lub bezpośrednio na płycie montażowej za pomocą wkrętów. Przekrój przewodów należy dobrać zgodnie z obciążeniem prądowym oraz normami budowy instalacji. Moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta (jeśli nie jest dostępna, zalecany standardowy moment ~0,5–0,8 Nm dla miedzianych przewodów linkowych).

FAQ

• Jaki jest maksymalny prąd dla listwy K151? W danych katalogowych nie podano wartości prądu znamionowego. Należy dobrać przekrój przewodu do rzeczywistego obciążenia zgodnie z normami (np. dla 25 mm² Cu w instalacjach niskiego napięcia maksymalny prąd wynosi około 100–120 A przy odpowiednich warunkach).
• Czy listwa jest przystosowana do montażu na szynie DIN? Listwa nie posiada fabrycznego wspornika. Aby zamontować ją na szynie TH35, wymagany jest osobny wspornik montażowy (dostępny osobno). Możliwe jest również mocowanie bezpośrednie w rozdzielnicy.
• Do jakich przewodów można użyć poszczególnych zacisków? Zaciski oznaczone 25 mm² przeznaczone są dla przewodów o przekroju do 25 mm², 16 mm² – do 16 mm², a 10 mm² – do 10 mm². Zalecane stosowanie przewodów miedzianych linkowych lub drutowych, z końcówkami lub bez – zgodnie z dokumentacją producenta.
