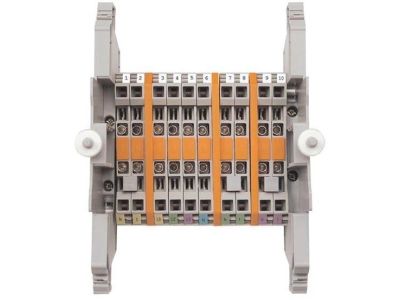

Listwa pomiarowa WAGO LPW 10-torowa, wersja EKO, wyk. suwakowe | 847-501 Wago

Opis i Kluczowe Cechy

Listwa pomiarowa WAGO LPW w wersji 10-torowej (model EKO, wykonanie suwakowe) to zaawansowane rozwiązanie dedykowane do profesjonalnych układów pomiarowych pośrednich i półpośrednich. Dzięki zastosowaniu innowacyjnej technologii zacisku sprężynowego CAGE CLAMP®, produkt zapewnia niezawodne i trwałe połączenie przewodów o różnych przekrojach, które jest całkowicie odporne na wibracje oraz cykliczne zmiany temperatury. Wersja EKO została zoptymalizowana pod kątem efektywności kosztowej przy zachowaniu najwyższych standardów bezpieczeństwa i funkcjonalności marki WAGO. Kluczowym elementem konstrukcji jest mechanizm suwakowy, który pozwala na jednoznaczne i pewne zwieranie strony wtórnej przekładników prądowych. Jest to operacja krytyczna podczas prac serwisowych, zapobiegająca powstawaniu niebezpiecznych przepięć na otwartym obwodzie wtórnym przekładnika. 10-torowa konfiguracja pozwala na kompleksową obsługę trójfazowych układów pomiarowych, zapewniając miejsce dla wszystkich niezbędnych torów prądowych i napięciowych.

• Technologia CAGE CLAMP®: Gwarantuje gazoszczelne połączenie i eliminuje konieczność okresowego dociągania śrub, co znacząco obniża koszty eksploatacji.
• Wykonanie suwakowe: Umożliwia szybkie i bezpieczne odseparowanie obwodów pomiarowych oraz sprawdzanie poprawności wskazań liczników bez przerywania pracy instalacji.
• Bezpieczeństwo obsługi: Ergonomiczna budowa minimalizuje ryzyko przypadkowego kontaktu z częściami czynnymi pod napięciem.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca na szynie montażowej DIN-35 w rozdzielnicach niskiego napięcia.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu elektroinstalacyjnego oraz systemów pomiarowych. Listwa spełnia wymagania normy IEC/EN 60947-7-1, co potwierdza jej wysoką wytrzymałość elektryczną i mechaniczną. Zastosowane materiały izolacyjne są wolne od halogenów i charakteryzują się wysoką klasą palności, co jest kluczowe w aplikacjach przemysłowych i energetycznych. Zgodność z dyrektywami CE oraz RoHS gwarantuje bezpieczeństwo użytkowania oraz dbałość o standardy ekologiczne.

Zastosowanie

Listwa WAGO LPW 847-501 znajduje szerokie zastosowanie w elektroenergetyce oraz automatyce budynkowej. Jest niezastąpionym elementem w układach rozliczeniowych energii elektrycznej, gdzie wymagana jest wysoka precyzja i niezawodność połączeń. Idealnie sprawdza się w:

• Układach pomiarowych półpośrednich i pośrednich w stacjach transformatorowych.
• Przemysłowych systemach monitoringu zużycia mediów (EMS).
• Rozdzielnicach głównych w obiektach komercyjnych i biurowych.
• Systemach automatyki wymagających częstego testowania obwodów prądowych bez ich fizycznego rozłączania.

Wskazówki Montażowe

Montaż listwy powinien odbywać się na standardowej szynie montażowej TS 35 (DIN). Przed przystąpieniem do instalacji należy upewnić się, że izolacja przewodów została zdjęta na odpowiednią długość (zgodnie z zaleceniami producenta dla zacisku CAGE CLAMP®). Przewody należy wprowadzać do zacisku przy użyciu dedykowanego przyrządu montażowego lub śrubokręta, co zapewnia prawidłowe otwarcie sprężyny. W przypadku torów prądowych, suwaki powinny być ustawione w pozycji roboczej, a ich przełączenie w tryb zwierania musi odbywać się zgodnie ze schematem ideowym danego układu pomiarowego. Zaleca się stosowanie czytelnych oznaczników systemowych WAGO w celu identyfikacji poszczególnych torów, co znacznie ułatwia późniejszą diagnostykę.

FAQ

• Czy listwa wymaga stosowania tulejek zaciskowych? Dzięki technologii CAGE CLAMP® listwa umożliwia bezpośrednie podłączenie przewodów typu drut oraz linka bez konieczności zaciskania tulejek, choć ich stosowanie jest dopuszczalne.
• Jak działa mechanizm zwierania w wersji suwakowej? Mechanizm suwakowy pozwala na mechaniczne połączenie torów prądowych wewnątrz listwy, co bezpiecznie zwiera stronę wtórną przekładnika przed odłączeniem licznika.
• Czy wersja EKO różni się stopniem ochrony od wersji standardowej? Wersja EKO zachowuje te same parametry ochrony przed dotykiem i niezawodność styku, co wersje rozszerzone, skupiając się na podstawowych funkcjach niezbędnych w układach pomiarowych.
