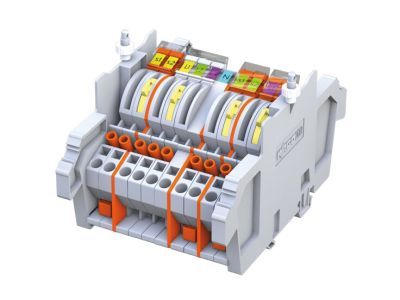

Listwa pomiarowa WAGO LPW 10-torowa | 847-102 Wago

Opis i Kluczowe Cechy

Listwa pomiarowa WAGO LPW (model 847-102) to zaawansowane rozwiązanie 10-torowe, zaprojektowane z myślą o profesjonalnych układach pomiarowych pośrednich oraz półpośrednich. Kluczowym elementem konstrukcyjnym jest zastosowanie opatentowanej technologii zacisku sprężynowego CAGE CLAMP®, która gwarantuje niezawodny i trwały styk elektryczny, odporny na wstrząsy oraz procesy starzenia materiału. Dzięki temu rozwiązaniu, łączenie przewodów w torach prądowych i napięciowych odbywa się bez konieczności okresowego dociągania śrub, co znacząco obniża koszty eksploatacji rozdzielnic.

• Bezpieczeństwo przekładników: Listwa umożliwia łatwy, pewny i jednoznaczny sposób zwierania strony wtórnej przekładników prądowych, co jest krytyczne dla ochrony personelu i sprzętu przed wysokim napięciem indukowanym w otwartym obwodzie wtórnym.
• Uniwersalność konstrukcji: Modułowa budowa pozwala na realizację zróżnicowanych układów pomiarowych, dostosowanych do specyficznych wymagań projektowych.
• Sygnalizacja i zabezpieczenia: Produkt oferuje opcjonalną sygnalizację obecności napięcia we wszystkich torach napięciowych oraz możliwość zintegrowania zabezpieczeń torów napięciowych, co podnosi standard bezpieczeństwa pracy.
• Wygoda diagnostyki: Konstrukcja listwy zapewnia szybki i wygodny dostęp do punktów pomiarowych, umożliwiając sprawną weryfikację poprawności wskazań liczników i analizatorów parametrów sieci.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami branżowymi dotyczącymi osprzętu elektroinstalacyjnego oraz systemów pomiarowych. Wykorzystanie materiałów izolacyjnych najwyższej jakości zapewnia odpowiednią wytrzymałość dielektryczną oraz odporność na prądy pełzające. Listwa spełnia wymagania stawiane urządzeniom pracującym w układach rozliczeniowych energii elektrycznej, co potwierdza jej przydatność w profesjonalnych instalacjach energetycznych i przemysłowych.

Zastosowanie

Listwa WAGO LPW znajduje szerokie zastosowanie w sektorze energetyki zawodowej oraz przemysłowej. Jest dedykowana do montażu w szafach licznikowych, polach pomiarowych rozdzielnic niskiego napięcia (nn) oraz w układach automatyki budynkowej. Idealnie sprawdza się w:

• Układach pomiaru półpośredniego i pośredniego energii elektrycznej.
• Systemach monitoringu parametrów sieci w zakładach produkcyjnych.
• Rozdzielnicach głównych obiektów komercyjnych i biurowych.
• Stacjach transformatorowych, gdzie wymagana jest wysoka niezawodność połączeń prądowych.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Zaleca się montaż na standardowej szynie DIN (TS 35), co zapewnia stabilność mechaniczną całego układu. Podczas podłączania przewodów należy wykorzystać zalety zacisku CAGE CLAMP®, wprowadzając odizolowany przewód bezpośrednio do komory zaciskowej. Należy zwrócić szczególną uwagę na poprawną konfigurację zworek w torach prądowych przed przystąpieniem do prac serwisowych przy przekładnikach. Opcjonalne moduły sygnalizacyjne powinny być podłączone zgodnie ze schematem ideowym dostarczonym przez producenta, aby zapewnić poprawną detekcję napięcia fazowego.

FAQ

• Czy listwa wymaga użycia tulejek zaciskowych? Dzięki technologii CAGE CLAMP®, listwa umożliwia podłączenie przewodów typu drut, linka oraz linka z tulejką. Użycie tulejek nie jest wymagane dla zapewnienia poprawnego styku, co skraca czas montażu.
• Jakie jest główne przeznaczenie 10-torowej konfiguracji? Konfiguracja 10-torowa pozwala na pełną obsługę układu trójfazowego, obejmując tory prądowe (L1, L2, L3) wraz z ich powrotami oraz tory napięciowe i tor neutralny, zapewniając kompletną infrastrukturę dla licznika energii.
• Czy listwa zapewnia ochronę przed dotykiem bezpośrednim? Tak, konstrukcja listwy została zaprojektowana w sposób minimalizujący ryzyko przypadkowego dotknięcia części pod napięciem, co zwiększa bezpieczeństwo operatora podczas dokonywania pomiarów kontrolnych.
