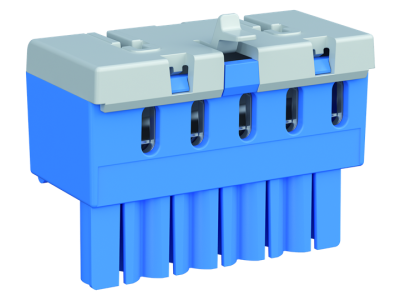

Listwa N zaciskowas 5x4 mm, ZK50B | 2CPX062750R9999 ABB

Alternatywny kod produktu: 2CPX062750R9999

Opis i Kluczowe Cechy

Listwa N zaciskowa ZK50B (symbol 2CPX062750R9999) to szybkozłączka wtykowa w kolorze niebieskim, zaprojektowana do montażu na nośniku wtykowym. Wyposażona w 5 zacisków sprężynowych o zakresie 1,5–4 mm² i elastyczny system połączeń, umożliwia szybki i bezpieczny montaż bez użycia narzędzi. Wysokie 23 mm pozwalają na wygodne oznaczanie punktów zaciskowych zgodnie z normą DIN VDE 0603 część 1.

• Szybkozłączka wtykowa N: Montaż bez narzędzi za pomocą prostych urządzeń wtykowych i zatrzaskowych – oszczędność czasu przy instalacji.
• 5 zacisków sprężynowych 1,5–4 mm²: Solidne i pewne połączenie przewodów o małych i średnich przekrojach, eliminujące ryzyko poluzowania się styku.
• Kolor niebieski (standard N): Jednolite kodowanie kolorystyczne ułatwia identyfikację i organizację instalacji według normy N.
• Wymiary 23 x 32 x 21 mm: Kompaktowa konstrukcja pozwalająca na montaż w ograniczonej przestrzeni, np. w rozdzielnicach modułowych.
• Samoprzylepne paski numeryczne: Umożliwiają szybkie i czytelne oznaczanie punktów zaciskowych, zgodnie z wymaganiami normy DIN VDE 0603 część 1.

Zgodność z Normami

Listwa spełnia wymagania normy DIN VDE 0603 część 1 dotyczącej aparatury modułowej. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa elektrycznego i kompatybilności elektromagnetycznej.

Zastosowanie

Listwa N zaciskowa ZK50B przeznaczona jest do stosowania w instalacjach elektrycznych, rozdzielnicach i szafach sterowniczych, gdzie wymagane jest szybkie i pewne połączenie wielu obwodów.

• Montaż w szafach sterowniczych i rozdzielnicach budynkowych – organizacja obwodów zasilających i sygnałowych.
• Instalacje przemysłowe – elastyczne połączenia w maszynach i urządzeniach wymagających łatwego demontażu.
• Prace instalacyjne w ograniczonej przestrzeni – kompaktowe wymiary ułatwiają montaż w ciasnych miejscach.
• Systemy sterowania i automatyki – szybkie łączenie przewodów sygnałowych i zasilających.

Wskazówki Montażowe

Montaż listwy powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Listwę należy wsunąć na nośnik wtykowy i zablokować za pomocą zatrzasku. Zaciski sprężynowe umożliwiają wprowadzenie przewodu bez użycia narzędzi – wystarczy wsunąć go do otworu aż do zatrzaśnięcia. Przed montażem zaleca się przygotowanie przewodów poprzez odizolowanie końcówek na odpowiednią długość. Do oznaczania punktów zaciskowych używać samoprzylepnych pasków numerycznych zgodnie z przyjętym schematem.

FAQ

• Czy listwa ZK50B jest kompatybilna z innymi listwami N? Tak – listwa N ZK50B jest zaprojektowana zgodnie z normą DIN VDE 0603 część 1, co zapewnia pełną kompatybilność z innymi elementami systemu N.
• Jakie przewody można podłączyć do zacisków sprężynowych? Zaciski sprężynowe 1,5–4 mm² są przeznaczone dla przewodów miedzianych o przekroju od 1,5 mm² do 4 mm². Dla większych przekrojów (2,5–25 mm²) należy stosować połączenia śrubowe.
• Czy listwa wymaga dodatkowego zabezpieczenia? Listwa N ZK50B nie wymaga dodatkowego zabezpieczenia mechanicznego, jednak zaleca się stosowanie osłon lub pokryw w miejscach narażonych na kurz lub wilgoć, zgodnie z wymaganiami normy DIN VDE 0603 część 1.
