Listwa N zaciskowa 20x4+6x25 mm, ZK206B | 2CPX062756R9999 ABB

Alternatywny kod produktu: 2CPX062756R9999

Opis i Kluczowe Cechy

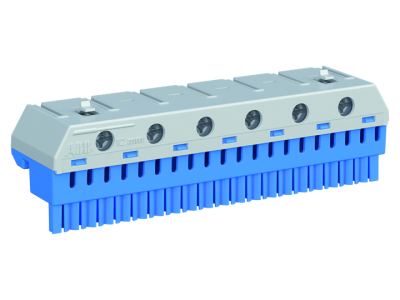

Listwa N zaciskowa ZK206B w kolorze niebieskim to szybki zacisk wtykowy przeznaczony do montażu na nośniku wtykowym. Charakteryzuje się elastycznym systemem zacisków, umożliwiającym łączenie wielu obwodów w kompaktowej obudowie o wymiarach 32x115x31 mm. Wyposażona w 20 zacisków sprężynowych (1,5–4 mm²) i 6 zacisków śrubowych (2,5–25 mm²), zapewnia uniwersalność w różnych aplikacjach elektroinstalacyjnych.

• Zaciski sprężynowe 20x (1,5–4 mm²): Montaż bez użycia narzędzi poprzez wtykowy system zatrzaskowy – oszczędza czas przy dużej liczbie połączeń.
• Zaciski śrubowe 6x (2,5–25 mm²): Umożliwiają podłączanie grubych przewodów i kabli energetycznych, zachowując wysoką niezawodność połączeń.
• Kolor niebieski N: Standardowe kodowanie kolorystyczne ułatwia identyfikację i dobór listwy do istniejącej instalacji.
• Wymiary 32x115x31 mm: Kompaktowa konstrukcja oszczędza miejsce w rozdzielnicach i szafach sterowniczych.
• Oznaczanie punktów zaciskowych: Zgodne z DIN VDE 0603 część 1, ułatwia dokumentację i późniejszą konserwację instalacji.

Zgodność z Normami

Listwa N zaciskowa ZK206B spełnia wymagania normy DIN VDE 0603 część 1 oraz jest zgodna z dyrektywami Unii Europejskiej. Posiada oznakowanie CE, potwierdzające bezpieczeństwo użytkowania w instalacjach elektrycznych.

Zastosowanie

Listwa N zaciskowa ZK206B znajduje zastosowanie w instalacjach elektrycznych wymagających szybkiego i niezawodnego łączenia przewodów o różnych przekrojach.

• Mocowanie w rozdzielnicach i szafach sterowniczych – do budowy obwodów rozdzielczych i sterowniczych.
• Instalacje budynkowe – do łączenia przewodów w obwodach gniazd, oświetlenia i zasilania.
• Maszyny i urządzenia przemysłowe – do tworzenia zwartych punktów połączeniowych w szafach sterowniczych.
• Modernizacje i rozbudowy instalacji – elastyczny system zacisków ułatwia adaptację do zmieniających się wymagań.

Wskazówki Montażowe

Montaż listwy powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w instalacji. Listwę należy zamocować na nośniku wtykowym zgodnie z instrukcją producenta, a następnie podłączyć przewody do odpowiednich zacisków – sprężynowych dla cienkich przewodów oraz śrubowych dla grubych. Zaleca się stosowanie oznaczeń punktów zaciskowych zgodnie z systemem dokumentacji instalacji.

FAQ

• Czy listwa ZK206B wymaga użycia narzędzi do montażu? Nie – zaciski sprężynowe montuje się bez narzędzi dzięki systemowi wtykowemu i zatrzaskowemu.
• Jakie przewody można podłączyć do zacisków śrubowych? Zaciski śrubowe obsługują przewody o przekroju od 2,5 mm² do 25 mm², czyli typowe przewody zasilające i energetyczne.
• Czy listwa posiada oznaczenia zgodne z normami? Tak – listwa jest zgodna z normą DIN VDE 0603 część 1, co ułatwia identyfikację punktów zaciskowych i dokumentację instalacji.
