Listwa N do użytku z obudowami UK600, ZK237B | 2CPX063163R9999 ABB

Alternatywny kod produktu: 2CPX063163R9999

Opis i Kluczowe Cechy

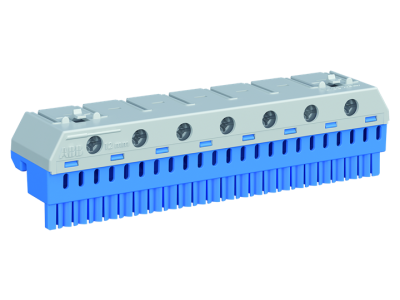

Listwa zaciskowa N (symbol 2CPX063163R9999) o prądzie znamionowym 63A to wszechstronne rozwiązanie do montażu w obudowach UK600. Łączy w sobie 6 zacisków śrubowych o przekroju 25mm² i 23 zaciski bezśrubowe dla przewodów o przekroju 1,5–4mm², co zapewnia elastyczność przy różnych typach okablowania.

• Prąd znamionowy 63A: Zapewnia niezawodną pracę przy wysokich obciążeniach, typowych dla przemysłowych i energetycznych instalacji elektrycznych.
• Zaciski bezśrubowe 1,5–4mm²: Umożliwiają szybki montaż i demontaż przewodów bez konieczności używania narzędzi, skracając czas prac instalacyjnych.
• Zaciski śrubowe 6x25mm²: Przeznaczone do grubych przewodów, gwarantują stabilne i trwałe połączenia o wysokiej obciążalności.
• Zgodność z obudowami UK600: Precyzyjne wymiary i mocowanie gwarantują bezproblemowy montaż w dedykowanych obudowach rozdzielnic i szaf sterowniczych.
• Bezpieczeństwo połączeń: Konstrukcja listwy minimalizuje ryzyko poluzowania się przewodów, zapewniając długotrwałą stabilność i ochronę przed zwarciami.

Zgodność z Normami

Listwa spełnia wymagania normy PN-EN 60947-7-1 dotyczącej listw zaciskowych niskonapięciowych. Produkt posiada deklarację zgodności CE, co potwierdza jego zgodność z dyrektywami unijnymi w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Listwa zaciskowa N 2CPX063163R9999 przeznaczona jest do profesjonalnych instalacji elektrycznych, gdzie wymagane jest pewne i trwałe połączenie przewodów o zróżnicowanym przekroju.

• Montaż w rozdzielnicach przemysłowych i energetycznych – do łączenia obwodów głównych i pomiarowych.
• Instalacje w szafach sterowniczych – elastyczne rozwiązanie dla zasilania i sygnałów.
• Obudowy UK600 – dedykowane zastosowanie w systemach modułowych, gdzie wymagana jest kompaktowa budowa i wysoka obciążalność prądowa.
• Modernizacje i rozbudowy instalacji – szybki montaż bez użycia dodatkowych narzędzi dzięki zaciskom bezśrubowym.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w całej instalacji. Listwę należy zamontować w obudowie UK600 zgodnie z zaleceniami producenta obudowy, a następnie podłączyć przewody do odpowiednich zacisków. Zaciski bezśrubowe wymagają wsunięcia przewodu do otworu aż do oporu, natomiast zaciski śrubowe należy dokręcić z odpowiednim momentem siłowym (zgodnie z dokumentacją). Po zamontowaniu przeprowadzić testy ciągłości i izolacji obwodu.

FAQ

• Czy listwa jest kompatybilna z innymi obudowami niż UK600? Produkt jest dedykowany wyłącznie do obudów UK600. W przypadku innych obudów należy sprawdzić kompatybilność wymiarową i mechaniczną.
• Jaki moment dokręcania należy stosować dla zacisków śrubowych? Dokładny moment dokręcania nie został określony w danych produktu. Zaleca się stosowanie się do wytycznych zawartych w dokumentacji obudowy UK600 lub normy PN-EN 60947-1.
• Czy listwa jest odporna na wibracje? Konstrukcja zacisków śrubowych i bezśrubowych zapewnia stabilność połączeń, jednak w warunkach silnych wibracji zalecane jest dodatkowe zabezpieczenie przewodów (np. opaskami kablowymi).
