Listwa montażowa stalowa TS 35x7,5 CRN stal.szlach (2m) | 1747350000 Weidmuller

Opis i Kluczowe Cechy

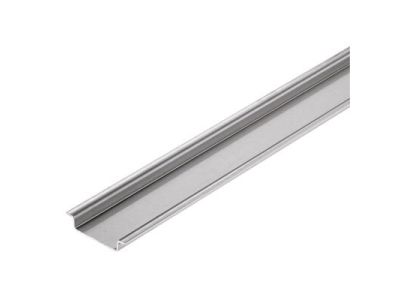

Listwa montażowa stalowa TS 35x7,5 CRN (nr kat. 1747350000) to uniwersalna szyna nośna przeznaczona do instalacji modułowej aparatury elektrycznej i urządzeń elektronicznych w rozdzielnicach. Wykonana ze stali szlachetnej o długości 2 metrów zapewnia stabilne mocowanie elementów w standardzie TH35, a szerokość 35 mm i wysokość 7,5 mm gwarantują kompatybilność z typowymi zaciskami i adapterami. Odporność na korozję i trwałość mechaniczna sprawiają, że sprawdza się w wymagających warunkach przemysłowych.

• Materiał – stal szlachetna: wysoka odporność na korozję i długotrwała wytrzymałość mechaniczna nawet w środowiskach o podwyższonej wilgotności.
• Wymiary – TS 35 x 7,5 mm: pełna zgodność z normą TH35 – pasuje do wszystkich typowych zacisków, rozłączników i modułów elektrycznych.
• Długość – 2 metry: umożliwia elastyczne przycinanie do potrzebnej długości, redukując straty materiału i czas montażu.
• Wykończenie CRN (stal szlachetna): gładka, nieutleniająca powierzchnia ułatwia czyszczenie i zachowuje estetykę rozdzielnicy.
• Profil otwarty: szybki i pewny montaż aparatury bez konieczności stosowania dodatkowych elementów dystansowych.

Zgodność z Normami

Listwa montażowa została zaprojektowana zgodnie z ogólnymi wymogami europejskich norm dla szyn nośnych TH35, stosowanych w rozdzielnicach niskiego napięcia. Posiada oznaczenie CE potwierdzające zgodność z obowiązującymi dyrektywami.

Zastosowanie

Szyna TS 35x7,5 CRN znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest uporządkowane i bezpieczne mocowanie komponentów modułowych. Dzięki odporności na korozję doskonale nadaje się do rozdzielnic w halach przemysłowych, serwerowniach oraz budynkach użyteczności publicznej.

• Montaż wyłączników nadprądowych, różnicowoprądowych i styczników w rozdzielnicach głównych i podrozdzielnicach.
• Instalacja modułów automatyki budynkowej (sterowniki PLC, regulatory, interfejsy komunikacyjne) na szynie DIN.
• Mocowanie przycisków, przełączników i sygnalizatorów w szafach sterowniczych maszyn przemysłowych.
• Wykorzystanie w systemach dystrybucji energii w obiektach komercyjnych – zapewnia szybki dostęp do konfiguracji i zmian.

Wskazówki Montażowe

Listwę montażową należy instalować na równej, sztywnej powierzchni, stosując standardowe uchwyty lub mocowania końcowe. Przed przystąpieniem do prac odłączyć napięcie w całej rozdzielnicy. Montaż i demontaż aparatury powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przy przycinaniu szyny używać narzędzi do metalu, a krawędzie zabezpieczyć przed ostrymi zadziorami. Nie wymaga dodatkowego dokręcania – elementy mocowane są za pomocą zaczepów sprężynowych.

FAQ

• Czy szyna nadaje się do montażu w rozdzielnicach zewnętrznych? Tak, stal szlachetna zapewnia odporność na korozję, jednak zalecamy stosowanie osłon przeciwwilgociowych w przypadku bezpośredniego narażenia na opady atmosferyczne.
• Jaka jest maksymalna obciążalność mechaniczna szyny? Producent nie podaje konkretnej wartości, jednak standardowa szyna TH35 z wytrzymałej stali szlachetnej pozwala na mocowanie typowych modułów o łącznej masie do kilkudziesięciu kilogramów – w praktyce zawsze dobiera się liczbę urządzeń do nośności szyny i rodzaju mocowań.
• Czy listwę można ciąć na mniejsze odcinki? Tak, szyna jest dostarczana w odcinku 2 m i można ją dowolnie przycinać piłką do metalu – po cięciu należy usunąć zadziory, aby nie uszkodzić izolacji przewodów.
