Listwa łączeniowa, pro M compact, S803-BB250 | 2CCS800900R0071 ABB

Alternatywny kod produktu: 2CCS800900R0071

Opis i Kluczowe Cechy

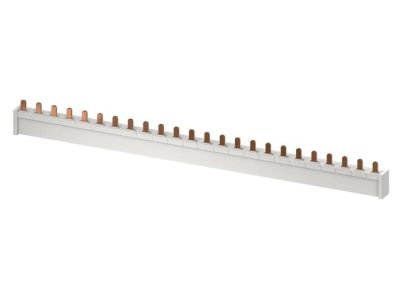

Listwa łączeniowa S803-BB250 (symbol 2CCS800900R0071) to 3-biegunowa szyna zbiorcza z 24 końcówkami zaciskowymi, przeznaczona do prądu znamionowego do 250A. Zaprojektowana dla profesjonalnych instalacji elektrycznych, zapewnia stabilne i pewne połączenia pomiędzy przewodami fazowymi. Wysoka jakość wykonania gwarantuje długotrwałą eksploatację w warunkach przemysłowych i budowlanych.

• Prąd znamionowy 250A: Przeznaczona do zasilania obwodów o wysokim obciążeniu, takich jak główne magistrale zasilające, szafy rozdzielcze w budynkach przemysłowych czy systemy automatyki.
• 3-biegunowa konstrukcja: Umożliwia oddzielne prowadzenie przewodów fazowych (L1, L2, L3) z zachowaniem bezpieczeństwa i przejrzystości instalacji.
• 24 końcówki zaciskowe: Pozwala na elastyczne łączenie wielu przewodów w jednym punkcie, co upraszcza projektowanie i modernizację instalacji.
• Wytrzymały materiał izolacyjny: Odporny na temperaturę i starzenie, zapewnia długotrwałą stabilność połączeń nawet w trudnych warunkach środowiskowych.
• Zgodność z normami przemysłowymi: Przeznaczona do stosowania w instalacjach zgodnych z międzynarodowymi standardami bezpieczeństwa elektrycznego.

Zgodność z Normami

Listwa łączeniowa S803-BB250 spełnia wymagania normy PN-EN 61439-1 oraz PN-EN 61439-2 dotyczących rozdzielnic i sterownic niskonapięciowych. Produkt posiada deklarację zgodności CE, co potwierdza jego bezpieczeństwo i jakość wykonania.

Zastosowanie

Listwa S803-BB250 znajduje zastosowanie w szerokim zakresie instalacji elektrycznych wymagających niezawodnego i bezpiecznego rozdziału prądu.

• Główne magistrale zasilające w budynkach przemysłowych i obiektach użyteczności publicznej.
• Szafy rozdzielcze w instalacjach niskonapięciowych – ułatwia organizację przewodów i zapewnia przejrzystość połączeń.
• Systemy automatyki przemysłowej, gdzie wymagana jest separacja biegunów dla zachowania integralności sygnałów.
• Modernizacje i rozbudowy instalacji elektrycznych – elastyczne możliwości łączeniowe dzięki 24 końcówkom.

Wskazówki Montażowe

Montaż listwy powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Listwę mocować w odpowiednio przygotowanej rozdzielnicy, zachowując wymagane odstępy izolacyjne między biegunami. Przewody powinny być dobrane zgodnie z prądem znamionowym, a moment dokręcania zacisków dostosowany do przekroju przewodów (zgodnie z dokumentacją techniczną producenta). Po montażu należy przeprowadzić próbę napięciową i sprawdzić ciągłość obwodu.

FAQ

• Jaki jest maksymalny prąd znamionowy listwy? Maksymalny prąd znamionowy wynosi 250A, co pozwala na zasilanie obwodów o wysokim obciążeniu.
• Ile biegunów ma listwa S803-BB250? Listwa posiada 3 bieguny, co umożliwia prowadzenie przewodów fazowych L1, L2 i L3.
• Czy listwa jest odpowiednia do montażu na szynie DIN? Tak, listwa zaprojektowana jest do mocowania na standardowej szynie DIN o szerokości 35mm.
