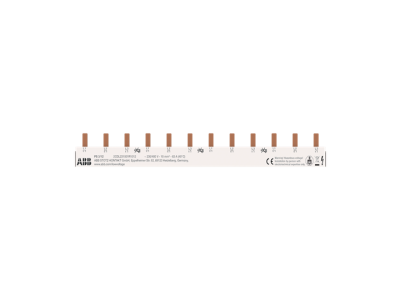

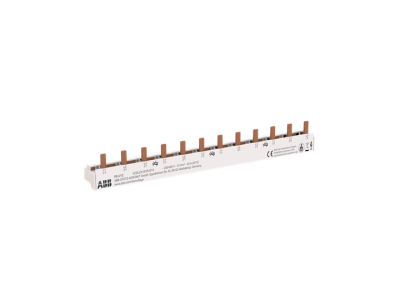

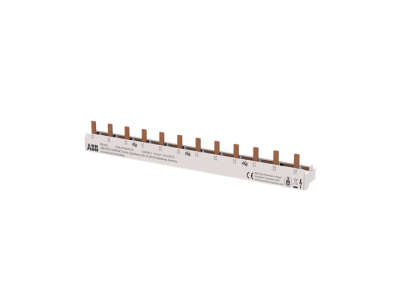

Listwa łączeniowa, pro M compact, PS3/12 | 2CDL231001R1012 ABB

Opis i Kluczowe Cechy

Szyna zbiorcza ABB PS3/12 z prestiżowej serii pro M compact to zaawansowane rozwiązanie techniczne przeznaczone do profesjonalnego rozdziału energii w rozdzielnicach elektrycznych. Jako konstrukcja 3-fazowa, umożliwia ona jednoczesne i bezpieczne zasilanie do 12 modułów aparatury modułowej, co znacząco optymalizuje przestrzeń wewnątrz szafy sterowniczej. Wykorzystanie miedzi o wysokim stopniu przewodności pozwala na stabilne przesyłanie prądu przy minimalnych stratach mocy, co przekłada się na wyższą sprawność całego układu elektroenergetycznego. Sztywna izolacja zewnętrzna wykonana z tworzywa termoplastycznego zapewnia doskonałą ochronę przed dotykiem bezpośrednim oraz łukiem elektrycznym.

• Liczba faz: 3 (L1, L2, L3) zapewniająca równomierne obciążenie sieci.
• Pojemność: 12 modułów o standardowej szerokości 17,5 mm każdy.
• Kompatybilność: Pełna integracja z systemami ABB pro M compact (seria S200, F200).
• Wysoka odporność termiczna: Materiały izolacyjne odporne na wysokie temperatury robocze.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa. Spełnia wymagania normy IEC/EN 60947-1, co jest gwarancją niezawodności w trudnych warunkach eksploatacyjnych, zarówno w sektorze mieszkaniowym, jak i przemysłowym. Posiada certyfikat CE oraz jest w pełni zgodny z dyrektywą RoHS, co potwierdza brak substancji niebezpiecznych w procesie produkcyjnym i dbałość o środowisko naturalne.

Zastosowanie

Szyna łączeniowa PS3/12 znajduje szerokie zastosowanie w nowoczesnych instalacjach elektrycznych. Jest dedykowana do szybkiego i estetycznego łączenia wyłączników nadmiarowoprądowych, różnicowoprądowych oraz ograniczników przepięć montowanych na szynie DIN (TH35). Dzięki jej zastosowaniu inżynierowie i elektrycy mogą wyeliminować czasochłonne mostkowanie przewodami, co nie tylko skraca czas prefabrykacji rozdzielnicy, ale również zwiększa przejrzystość układu i ułatwia diagnostykę podczas prac serwisowych.

Wskazówki Montażowe

Podczas instalacji szyny ABB PS3/12 należy zwrócić szczególną uwagę na prawidłowe osadzenie pinów w zaciskach aparatury modułowej. Kluczowym parametrem jest moment dokręcania śrub zaciskowych (zazwyczaj w zakresie 2,0 - 2,8 Nm, zależnie od podłączanego aparatu), co zapobiega powstawaniu niebezpiecznej rezystancji przejścia. W przypadku konieczności skrócenia szyny do mniejszej liczby modułów, cięcie należy wykonać prostopadle, a następnie dokładnie oczyścić krawędzie z opiłków miedzi. Obowiązkowe jest zastosowanie dedykowanych osłon końcowych (zaślepek), aby zachować wymagany stopień ochrony i izolacji.

FAQ

• Czy szyna PS3/12 pasuje do aparatury innych producentów? Tak, szyna jest kompatybilna z większością aparatów modułowych o standardowym rozstawie pinów, jednak pełną gwarancję stabilności i dopasowania uzyskuje się przy stosowaniu osprzętu ABB.
• Jaka jest maksymalna obciążalność prądowa tej szyny? Przy zasilaniu z jednego końca szyny, standardowa obciążalność dla przekroju 10 mm² wynosi około 63A, co jest wystarczające dla większości domowych i komercyjnych obwodów rozdzielczych.
• Czy szyna wymaga konserwacji? Szyna jako element pasywny nie wymaga bieżącej konserwacji, jednak podczas okresowych przeglądów instalacji zaleca się sprawdzenie siły dociągu zacisków śrubowych.
