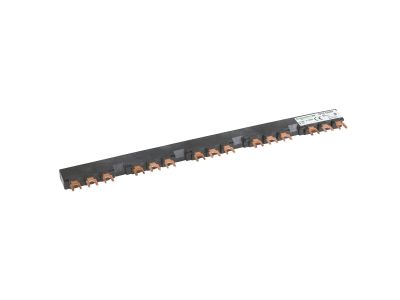

Listwa łączeniowa na szynę 3P 63A 54mm 5-odpływów, Acti 9 | GV2G554 Schneider Electric

Opis i Kluczowe Cechy

Szyna łączeniowa Schneider Electric z serii TeSys (model GV2G554) to profesjonalny komponent elektroinstalacyjny zaprojektowany do efektywnego i bezpiecznego rozdzielania zasilania w szafach sterowniczych i rozdzielnicach. Produkt charakteryzuje się konstrukcją trójfazową (3P), co pozwala na jednoczesne zasilenie do pięciu urządzeń modułowych, znacząco redukując czas montażu oraz eliminując konieczność tworzenia skomplikowanych mostków kablowych.

• Wysoka wydajność prądowa: Znamionowy prąd pracy wynoszący 63 A pozwala na obsługę wymagających odbiorników przemysłowych i silnikowych.
• Bezpieczeństwo izolacji: Maksymalne znamionowe napięcie pracy Ui równe 690 V gwarantuje stabilną pracę nawet w trudnych warunkach sieciowych, zapewniając pełną izolację międzyfazową.
• Złącze widełkowe: Zastosowanie połączenia typu widełkowego umożliwia pewny i trwały styk elektryczny, minimalizując rezystancję przejścia i ryzyko przegrzania punktów styku.
• Kompaktowa budowa: Rozstaw 54 mm został precyzyjnie dopasowany do aparatury z serii TeSys, co zapewnia estetyczny i uporządkowany wygląd instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi europejskimi normami bezpieczeństwa, co jest znakiem rozpoznawczym marki Schneider Electric. Szyna spełnia wymagania dotyczące aparatury niskiego napięcia, co potwierdza jej niezawodność w aplikacjach profesjonalnych. Materiały izolacyjne użyte do produkcji szyny są odporne na wysokie temperatury i posiadają właściwości samogasnące, co podnosi ogólny poziom bezpieczeństwa pożarowego rozdzielnicy.

Zastosowanie

Szyna GV2G554 znajduje szerokie zastosowanie w automatyce przemysłowej oraz systemach rozdziału energii. Jest dedykowana do współpracy z aparatami z rodziny TeSys, takimi jak wyłączniki silnikowe. Należy jednak pamiętać o specyficznych ograniczeniach technicznych:

• Brak toru N: Szyna nie jest odpowiednia do urządzeń wymagających podłączenia toru neutralnego.
• Brak styków pomocniczych: Konstrukcja nie przewiduje współpracy z aparatami wyposażonymi w boczne styki pomocnicze, co należy uwzględnić na etapie projektowania układu.
• Kompatybilność: Idealnie współgra z blokami nawrotnymi, adapterami na szynę DIN oraz adapterami do cewek modernizacyjnych dostępnymi w ofercie TeSys.

Wskazówki Montażowe

Podczas instalacji szyny łączeniowej GV2G554 należy zwrócić uwagę na następujące aspekty techniczne:

• Moment dokręcania: Należy stosować się do zaleceń producenta aparatów, do których szyna jest podłączana, aby zapewnić optymalny docisk widełek do zacisków.
• Pozycjonowanie: Przed dokręceniem zacisków należy upewnić się, że wszystkie widełki szyny są prawidłowo osadzone w zaciskach aparatów, aby uniknąć przypadkowego zwarcia lub braku ciągłości obwodu.
• Czystość styków: Przed montażem warto sprawdzić, czy powierzchnie stykowe są wolne od zanieczyszczeń, co gwarantuje długowieczność połączenia przy pełnym obciążeniu 63 A.

FAQ

• Czy szynę można dociąć na wymaganą długość? Producent zaleca stosowanie gotowych odcinków dedykowanych dla konkretnej liczby urządzeń (w tym przypadku 5), aby zachować pełne właściwości izolacyjne i bezpieczeństwo użytkowania.
• Czy szyna pasuje do urządzeń innych producentów? Szyna została zoptymalizowana pod kątem wymiarowym dla serii TeSys Schneider Electric. Użycie z aparatami innych marek wymaga weryfikacji rozstawu zacisków oraz typu przyłącza (widełkowe).
• Czy szyna posiada osłony końcowe? Szyna jest fabrycznie izolowana, jednak przy zakończeniu rzędu aparatów zawsze należy upewnić się, że części pod napięciem są odpowiednio zabezpieczone przed dotykiem bezpośrednim.
