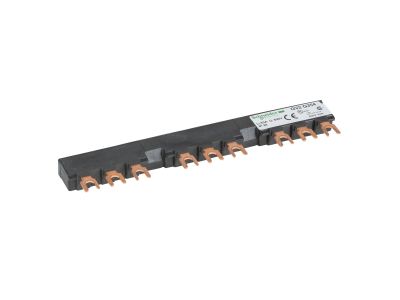

Listwa łączeniowa na szynę 3P 63A 54mm, 3 odpływy, TeSys K, D | GV2G354 Schneider Electric

Opis i Kluczowe Cechy

Profesjonalna listwa łączeniowa Schneider Electric o numerze katalogowym GV2G354 to kluczowy element systemów rozdziału energii w szafach sterowniczych i rozdzielnicach niskiego napięcia. Produkt należy do renomowanej rodziny TeSys, co gwarantuje pełną kompatybilność z aparatami serii TeSys K oraz TeSys D. Szyna została zaprojektowana jako rozwiązanie trójfazowe (3P), umożliwiające jednoczesne zasilenie do trzech urządzeń, co znacząco optymalizuje przestrzeń montażową oraz skraca czas prefabrykacji rozdzielnicy.

• Wysoka obciążalność prądowa: Znamionowy prąd pracy wynoszący 63 A pozwala na bezpieczne zasilanie wielu odbiorników o dużej mocy.
• Bezpieczeństwo izolacji: Szyna posiada pełną izolację zewnętrzną, co minimalizuje ryzyko przypadkowego dotyku części pod napięciem i zwiększa bezpieczeństwo eksploatacji.
• Złącze widełkowe: Zastosowanie połączenia typu widełkowego zapewnia pewny styk elektryczny oraz stabilność mechaniczną połączenia, co jest kluczowe w warunkach przemysłowych narażonych na drgania.
• Wysokie napięcie znamionowe: Maksymalne znamionowe napięcie pracy na poziomie 690 V AC umożliwia zastosowanie listwy w wymagających instalacjach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi europejskimi normami bezpieczeństwa i jakości. Schneider Electric kładzie szczególny nacisk na certyfikację swoich komponentów, co zapewnia instalatorom pewność, że systemy oparte na osprzęcie TeSys spełniają wymagania dotyczące wytrzymałości dielektrycznej oraz odporności na prądy zwarciowe. Wykorzystanie tej szyny w instalacji ułatwia proces certyfikacji całej rozdzielnicy zgodnie z normą IEC/EN 61439.

Zastosowanie

Listwa GV2G354 znajduje szerokie zastosowanie w automatyce przemysłowej oraz systemach sterowania silnikami. Jest idealnym rozwiązaniem do tworzenia zestawów rozruchowych opartych na stycznikach i wyłącznikach silnikowych Schneider Electric. Należy jednak pamiętać o ograniczeniach technicznych: szyna nie jest przystosowana do współpracy z urządzeniami posiadającymi tor neutralny (N) oraz nie powinna być stosowana w połączeniu z aparatami wyposażonymi w boczne styki pomocnicze, ze względu na specyficzny rozstaw odpływów wynoszący 54 mm.

Wskazówki Montażowe

Montaż listwy łączeniowej powinien odbywać się zgodnie z poniższymi wytycznymi, aby zapewnić długotrwałą i bezawaryjną pracę układu:

• Weryfikacja rozstawu: Przed montażem należy upewnić się, że montowane aparaty mają szerokość modułową odpowiadającą podziałce szyny (54 mm).
• Moment dokręcania: Podczas łączenia zacisków widełkowych z zaciskami śrubowymi aparatów, należy stosować moment dokręcania zgodny z dokumentacją techniczną danego wyłącznika lub stycznika.
• Czystość styków: Przed osadzeniem szyny należy sprawdzić, czy zaciski aparatów są wolne od zanieczyszczeń, co zapobiegnie powstawaniu łuku elektrycznego i przegrzewaniu się punktów styku.
• Rozbudowa: W ramach systemu TeSys, szynę można uzupełniać o bloki nawrotne oraz dedykowane adaptery na szynę DIN, co pozwala na budowę zaawansowanych układów sterowania.

FAQ

1. Czy szyna GV2G354 może być stosowana z wyłącznikami innych producentów?
Szyna jest dedykowana do serii TeSys Schneider Electric. Choć połączenie widełkowe jest standardem, zaleca się stosowanie aparatury tego samego producenta w celu zachowania pełnej certyfikacji i dopasowania mechanicznego.

2. Czy można dociąć szynę na mniejszą liczbę odpływów?
Producent dostarcza szynę jako gotowy komponent do obsługi trzech urządzeń. Samodzielne cięcie szyny izolowanej może naruszyć jej właściwości dielektryczne i stopień ochrony, dlatego nie jest zalecane.

3. Dlaczego szyna nie współpracuje ze stykami pomocniczymi?
Konstrukcja szyny i rozstaw 54 mm nie uwzględniają dodatkowej szerokości, jaką zajmują styki pomocnicze montowane bocznie na aparatach. Zastosowanie styków uniemożliwiłoby poprawne osadzenie widełek w zaciskach głównych.
