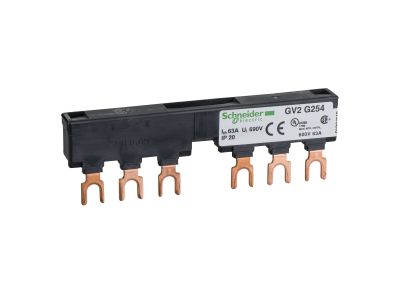

Listwa łączeniowa na szynę 3P 63A 54mm, 2 odpływy, TeSys K, D | GV2G254 Schneider Electric

Opis i Kluczowe Cechy

Profesjonalna listwa łączeniowa Schneider Electric o numerze katalogowym GV2G254 to kluczowy element systemów rozdziału energii w szafach sterowniczych i rozdzielnicach niskiego napięcia. Produkt został zaprojektowany z myślą o efektywnym i bezpiecznym łączeniu aparatury modułowej z serii TeSys K oraz TeSys D. Szyna charakteryzuje się konstrukcją trójfazową (3P), co pozwala na jednoczesne zasilanie dwóch urządzeń przy zachowaniu optymalnego rozstawu wynoszącego 54 mm.

• Wysoka obciążalność prądowa: Znamionowy prąd pracy wynoszący 63 A pozwala na obsługę wymagających układów napędowych i sterowniczych.
• Bezpieczeństwo izolacji: Pełna izolacja zewnętrzna minimalizuje ryzyko przypadkowego dotyku części pod napięciem, co podnosi standard bezpieczeństwa pracy personelu technicznego.
• Złącze widełkowe: Zastosowanie połączenia typu widełkowego gwarantuje pewny styk elektryczny oraz wysoką odporność mechaniczną na drgania, co jest kluczowe w środowiskach przemysłowych.
• Napięcie znamionowe: Maksymalne znamionowe napięcie pracy na poziomie 690 V AC umożliwia stosowanie listwy w szerokim spektrum instalacji przemysłowych.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi europejskimi normami bezpieczeństwa i jakości, co jest znakiem rozpoznawczym marki Schneider Electric. Konstrukcja listwy GV2G254 spełnia wymagania dotyczące aparatury łączeniowej niskiego napięcia, zapewniając długotrwałą bezawaryjność oraz pełną kompatybilność z dedykowanymi systemami ochrony silników. Wykorzystanie certyfikowanych materiałów izolacyjnych przekłada się na wysoką odporność na przebicia elektryczne.

Zastosowanie

Listwa łączeniowa GV2G254 znajduje szerokie zastosowanie w budowie układów rozruchowych i sterowniczych. Jest idealnym rozwiązaniem do:

• Łączenia wyłączników silnikowych i styczników z serii TeSys K oraz TeSys D w kompaktowych zestawach.
• Tworzenia układów nawrotnych oraz systemów gwiazda-trójkąt, gdzie liczy się oszczędność miejsca na szynie DIN.
• Prefabrykacji rozdzielnic przemysłowych, gdzie wymagana jest wysoka estetyka i przejrzystość okablowania.

Ważne ograniczenia: Szyna nie jest przeznaczona do współpracy z urządzeniami posiadającymi tor neutralny (N) oraz nie powinna być stosowana z aparatami wyposażonymi w boczne styki pomocnicze.

Wskazówki Montażowe

Montaż listwy GV2G254 jest intuicyjny, jednak wymaga przestrzegania dobrych praktyk elektroinstalacyjnych:

• Weryfikacja kompatybilności: Przed montażem upewnij się, że rozstaw zacisków urządzeń wynosi dokładnie 54 mm.
• Moment dokręcania: Należy stosować się do momentów dokręcania określonych w dokumentacji technicznej łączonych aparatów, aby zapewnić optymalny docisk widełek.
• Czystość styków: Przed osadzeniem szyny należy upewnić się, że zaciski aparatów są wolne od zanieczyszczeń i tlenków.
• Pozycjonowanie: Szyna powinna być osadzona równomiernie w zaciskach obu urządzeń przed ostatecznym dokręceniem śrub.

FAQ

• Czy listwę można dociąć na wymaganą długość? Producent zaleca stosowanie gotowych modułów o określonej liczbie odpływów, aby zachować pełne właściwości izolacyjne i gwarancję bezpieczeństwa.
• Czy szyna GV2G254 współpracuje ze stycznikami innych marek? Szyna jest dedykowana do systemów Schneider Electric TeSys. Użycie z aparatami innych producentów może nie gwarantować poprawnego dopasowania widełek i odstępów izolacyjnych.
• Czy produkt posiada izolację końcową? Tak, szyna jest w pełni izolowana, co eliminuje konieczność stosowania dodatkowych osłon końcowych przy standardowym montażu dwóch urządzeń.
