Listwa łączeniowa na szynę 3P 63A 45mm, 4 odpływy, TeSys K, D | GV2G445 Schneider Electric

Opis i Kluczowe Cechy

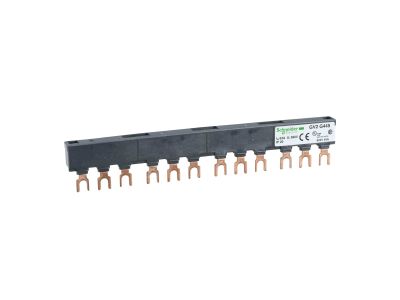

Szyna łączeniowa Schneider Electric o numerze katalogowym GV2G445 to profesjonalny komponent dedykowany do systemów rozdziału energii w ramach serii TeSys K oraz TeSys D. Produkt został zaprojektowany z myślą o efektywnym i bezpiecznym łączeniu aparatury modułowej, umożliwiając jednoczesny montaż do czterech urządzeń. Dzięki zastosowaniu trzech faz (3P), szyna idealnie sprawdza się w układach trójfazowych, gdzie wymagana jest wysoka gęstość upakowania aparatury przy zachowaniu pełnej przejrzystości instalacji.

• Wysoka obciążalność: Znamionowy prąd pracy wynoszący 63 A pozwala na zasilanie wymagających odbiorników przemysłowych.
• Bezpieczeństwo izolacji: Szyna posiada pełną izolację zewnętrzną, co minimalizuje ryzyko przypadkowego dotyku części pod napięciem.
• Złącza widełkowe: Zastosowanie połączenia typu widełkowego gwarantuje pewny styk elektryczny oraz ułatwia szybki montaż i demontaż aparatów.
• Napięcie znamionowe: Maksymalne napięcie pracy na poziomie 690 V AC umożliwia stosowanie szyny w zaawansowanych sieciach niskiego napięcia.
• Kompaktowy raster: Odstęp wynoszący 45 mm jest w pełni zoptymalizowany pod wymiary standardowych styczników i wyłączników silnikowych serii TeSys.

Zgodność z Normami

Produkt został wytworzony zgodnie z rygorystycznymi europejskimi normami bezpieczeństwa, co jest znakiem rozpoznawczym marki Schneider Electric. Urządzenia z kolekcji TeSys przechodzą zaawansowane testy jakościowe, zapewniając ochronę zarówno dla personelu obsługującego, jak i ciągłość procesów technologicznych. Szyna spełnia wymagania dotyczące wytrzymałości dielektrycznej oraz odporności na prądy zwarciowe w ramach dedykowanego systemu montażowego.

Zastosowanie

Szyna GV2G445 znajduje szerokie zastosowanie w prefabrykacji szaf sterowniczych oraz rozdzielnic przemysłowych. Jest dedykowana do współpracy z urządzeniami serii TeSys K oraz TeSys D, które nie posiadają toru neutralnego (N) oraz nie są wyposażone w dodatkowe styki pomocnicze montowane bocznie (ze względu na stały raster 45 mm). Idealnie nadaje się do zasilania grup wyłączników silnikowych, gdzie kluczowa jest oszczędność miejsca na szynie DIN oraz redukcja czasu potrzebnego na okablowanie mostków zasilających.

Wskazówki Montażowe

Podczas instalacji szyny łączeniowej należy zwrócić uwagę na następujące aspekty techniczne:

• Kompatybilność: Przed montażem upewnij się, że aparaty nie posiadają toru N oraz styków pomocniczych, które mogłyby kolidować z rozstawem widełek.
• Moment dokręcania: Należy zachować odpowiedni moment dokręcania zacisków śrubowych w aparatach, aby zapewnić optymalną przewodność i uniknąć przegrzewania się punktów styku.
• Pozycjonowanie: Szynę należy osadzić w taki sposób, aby widełki precyzyjnie trafiły w zaciski zasilające wszystkich czterech urządzeń przed ostatecznym dokręceniem śrub.
• Czystość: Montaż powinien odbywać się w środowisku wolnym od pyłów przewodzących, aby zachować właściwości izolacyjne obudowy szyny.

FAQ

1. Czy szynę GV2G445 można stosować z urządzeniami innych producentów?
Szyna jest zoptymalizowana pod kątem wymiarów i rozstawu zacisków urządzeń Schneider Electric z serii TeSys. Użycie z aparatami innych marek może nie gwarantować poprawnego dopasowania widełek.

2. Czy szyna obsługuje urządzenia z torem neutralnym?
Nie, konstrukcja szyny jest trójfazowa (3P) i nie przewiduje podłączenia toru N.

3. Ile urządzeń maksymalnie można zasilić jedną szyną?
Model GV2G445 pozwala na równoległe połączenie maksymalnie czterech aparatów o szerokości modułowej 45 mm.

4. Czy szyna jest odporna na wysokie napięcia?
Tak, znamionowe napięcie izolacji oraz pracy wynosi do 690 V, co pozwala na bezpieczną eksploatację w standardowych warunkach przemysłowych.
