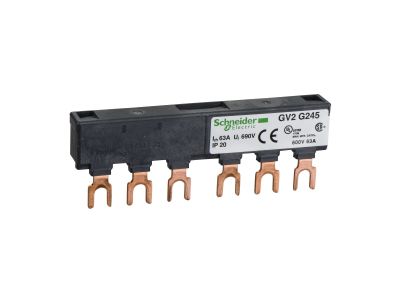

Listwa łączeniowa na szynę 3P 63A 45mm 2-odpływy, Acti 9 | GV2G245 Schneider Electric

Opis i Kluczowe Cechy

Listwa łączeniowa GV2G245 z serii TeSys od renomowanego producenta Schneider Electric to profesjonalne rozwiązanie przeznaczone do efektywnej dystrybucji energii w rozdzielnicach niskiego napięcia. Jest to szyna trójfazowa (3P), która umożliwia jednoczesny montaż i zasilanie dwóch urządzeń, co znacząco optymalizuje przestrzeń wewnątrz szafy sterowniczej. Produkt charakteryzuje się znamionowym prądem pracy wynoszącym 63 A, co pozwala na obsługę obciążeń o znacznej mocy w instalacjach przemysłowych i komercyjnych.

• Wysokie napięcie izolacji: Maksymalne znamionowe napięcie pracy wynosi aż 690 V, co zapewnia bezpieczną eksploatację w wymagających środowiskach elektroenergetycznych.
• Typ połączenia: Zastosowanie zacisków widełkowych gwarantuje pewny styk elektryczny oraz minimalizuje rezystancję przejścia, co przekłada się na mniejsze straty cieplne.
• Pełna izolacja: Szyna posiada fabryczną izolację, co podnosi poziom bezpieczeństwa biernego i chroni przed przypadkowym dotykiem części pod napięciem.
• Kompaktowy raster: Szerokość 45 mm jest idealnie dopasowana do standardowych aparatów z serii TeSys, co pozwala na estetyczne i uporządkowane oprzewodowanie.

Zgodność z Normami

Produkt został zaprojektowany i wykonany w oparciu o rygorystyczne europejskie normy bezpieczeństwa, co jest znakiem rozpoznawczym marki Schneider Electric. Zgodność z dyrektywami niskonapięciowymi oraz standardami IEC zapewnia, że listwa GV2G245 może być stosowana w projektach wymagających najwyższej niezawodności i certyfikacji technicznej. Materiały izolacyjne użyte do produkcji charakteryzują się wysoką odpornością termiczną i mechaniczną.

Zastosowanie

Szyna łączeniowa GV2G245 znajduje zastosowanie przede wszystkim w układach zasilania silników oraz w automatyce przemysłowej. Jest dedykowana do współpracy z aparatami z serii TeSys, takimi jak wyłączniki silnikowe. Należy pamiętać o specyficznych ograniczeniach technicznych:

• Produkt nie jest odpowiedni do urządzeń wyposażonych w tor neutralny (N).
• Nie należy stosować szyny w połączeniu z aparatami posiadającymi zamontowane styki pomocnicze boczne, ze względu na geometrię połączeń.
• Idealna do budowy kompaktowych zestawów rozruchowych składających się z dwóch jednostek.

Wskazówki Montażowe

Montaż listwy GV2G245 jest intuicyjny, jednak wymaga zachowania reżimu technologicznego typowego dla prac elektroinstalacyjnych. Przed przystąpieniem do prac należy upewnić się, że zasilanie jest odłączone. Widełki szyny należy precyzyjnie umieścić w zaciskach aparatów, dbając o to, aby nie doszło do przesunięcia izolacji pod zacisk. Zaleca się stosowanie odpowiedniego momentu dokręcania śrub zaciskowych, zgodnie ze specyfikacją aparatów, z którymi szyna współpracuje, aby zapobiec poluzowaniu połączenia pod wpływem drgań lub cykli termicznych.

FAQ

• Czy szynę GV2G245 można dociąć na wymiar? Producent dostarcza szynę jako gotowy element do połączenia dwóch urządzeń; modyfikacje mechaniczne mogą naruszyć stopień ochrony i izolację.
• Czy listwa współpracuje z wyłącznikami innych producentów? Szyna jest zoptymalizowana pod kątem aparatury Schneider Electric z serii TeSys o szerokości 45 mm. Użycie z innymi markami wymaga weryfikacji rozstawu widełek.
• Czy mogę użyć tej szyny w układzie 1-fazowym? Jest to szyna 3-fazowa, zaprojektowana do zasilania odbiorników trójfazowych w celu zachowania symetrii obciążenia.
