Listwa kablowa zatrzaskowa KIO45 100x50 (2m) | 638030 Legrand

Opis i Kluczowe Cechy

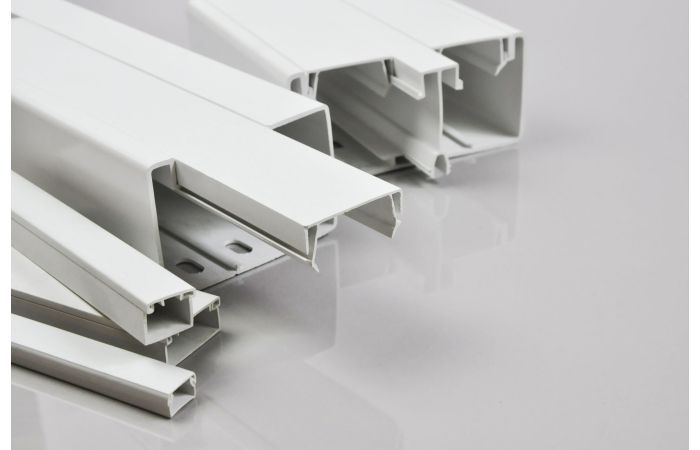

Listwa kablowa zatrzaskowa KIO45 o wymiarach 100 x 50 mm i długości 2 m to uniwersalne rozwiązanie do prowadzenia kabli w instalacjach elektrycznych i teletechnicznych. Wykonana w technologii zatrzaskowej – podstawa i pokrywa stanowią jeden zestaw, co upraszcza montaż i zapewnia stabilne zamknięcie. Długość 2 m oraz możliwość montażu pionowego i poziomego dają elastyczność aranżacji tras kablowych. Kompatybilność z osprzętem Mosaic umożliwia rozbudowę systemu o dodatkowe akcesoria.

• Wymiary 100 x 50 mm: Przestronny przekrój pozwala na prowadzenie dużej liczby przewodów o różnych przekrojach, ułatwiając organizację instalacji.
• Długość 2 m: Odpowiednia do pokrycia odcinków tras kablowych bez zbędnych łączeń, co przyspiesza prace montażowe.
• System zatrzaskowy: Szybkie i pewne łączenie pokrywy z podstawą bez użycia narzędzi – oszczędność czasu podczas instalacji i późniejszych przeglądów.
• Możliwość montażu pionowego i poziomego: Uniwersalność stosowania w różnych konfiguracjach przestrzennych, od szaf sterowniczych po koryta kablowe.
• Kompatybilność z osprzętem Mosaic: Możliwość integracji z akcesoriami tej samej serii (np. uchwyty, narożniki) dla spójnego i estetycznego systemu prowadzenia kabli.

Zgodność z Normami

Listwa kablowa KIO45 została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Jej parametry mechaniczne oraz materiał wykonania odpowiadają standardom branżowym dla osprzętu instalacyjnego.

Zastosowanie

Listwa kablowa zatrzaskowa KIO45 znajduje zastosowanie wszędzie tam, gdzie wymagane jest estetyczne i bezpieczne prowadzenie przewodów – zarówno w instalacjach niskiego napięcia, jak i teletechnicznych.

• Prowadzenie kabli w rozdzielnicach elektrycznych i szafach sterowniczych – porządkowanie wiązek przewodów i ułatwienie identyfikacji.
• Instalacje teletechniczne (LAN, telefonia, systemy alarmowe) – oddzielenie kabli sygnałowych od energetycznych w celu minimalizacji zakłóceń.
• Koryta kablowe w budynkach przemysłowych i użyteczności publicznej – szybki montaż i łatwy dostęp do przewodów podczas serwisu.
• Systemy automatyki budynkowej – uporządkowanie połączeń między modułami sterującymi a urządzeniami wykonawczymi.

Wskazówki Montażowe

Montaż listwy kablowej może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obszarze instalacji. Listwę mocuj do podłoża za pomocą odpowiednich uchwytów (np. kołków rozporowych) w zależności od rodzaju powierzchni. Przekrój przewodów dobieraj zgodnie z obciążalnością prądową i wymogami norm. Zachowaj odstępy minimalne od innych elementów instalacji (np. źródeł ciepła). Po ułożeniu kabli mocno dociśnij pokrywę do podstawy aż do usłyszenia charakterystycznego kliku – oznacza to prawidłowe zatrzaśnięcie.

FAQ

• Jakie są dokładne wymiary wewnętrzne listwy? Wymiary zewnętrzne to 100 mm szerokości i 50 mm wysokości. Wewnętrzna przestrzeń wynosi około 95 x 45 mm (w zależności od grubości ścianek) – wystarczająca dla standardowych wiązek kabli.
• Czy listwa jest kompatybilna z innymi systemami niż Mosaic? Listwa została zaprojektowana do współpracy z osprzętem Mosaic. Do innych systemów może wymagać dodatkowych adapterów lub modyfikacji – zalecamy stosowanie w ramach jednej serii dla zachowania spójności.
• W jaki sposób otworzyć listwę po zamknięciu? Pokrywa zatrzaskowa otwiera się poprzez delikatne podważenie krawędzi płaskim narzędziem (np. wkrętakiem) w miejscu zatrzasków. Należy robić to ostrożnie, aby nie uszkodzić elementów mocujących.
