Listwa instalacyjna 150x60 z przegrodą (2m) | 011.21 Elektroplast Stróża

Opis i Kluczowe Cechy

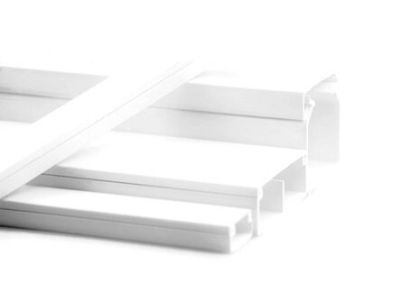

Listwa instalacyjna CTS o wymiarach 150x60 mm z przegrodą (symbol 011.21) to rozwiązanie do bezpiecznego prowadzenia przewodów i kabli w instalacjach elektrycznych oraz telekomunikacyjnych montowanych na ścianach. Długość 2 m zapewnia wygodne pokrycie typowych tras kablowych, a wbudowana przegroda pozwala na separację obwodów o różnym przeznaczeniu (np. sieciowej i sygnałowej), co ogranicza ryzyko zakłóceń.

• Odporność na promieniowanie UV (klimat umiarkowany): Listwa zachowuje właściwości mechaniczne i estetykę przez długi czas, nawet w miejscach narażonych na działanie światła słonecznego.
• Nie rozprzestrzenia płomienia: Materiał listwy spełnia wymogi bezpieczeństwa przeciwpożarowego – w przypadku pożaru nie wspomaga rozprzestrzeniania ognia, co zwiększa ochronę instalacji.
• Przegroda wewnętrzna: Umożliwia fizyczne oddzielenie przewodów różnych obwodów, ułatwiając organizację okablowania i zmniejszając ryzyko interferencji elektromagnetycznych.
• Konstrukcja otwierana: Szybki dostęp do wnętrza listwy podczas montażu, przeglądów i modyfikacji instalacji – bez konieczności demontażu uchwytów.
• Wymiary 150x60 mm (szer. x wys.), długość 2 m: Odpowiednia pojemność do prowadzenia większej liczby przewodów, np. w rozdzielniach, halach produkcyjnych czy biurach.

Zgodność z Normami

Listwa instalacyjna CTS 011.21 spełnia wymagania europejskich norm dotyczących aparatury elektroinstalacyjnej oraz posiada deklarację zgodności CE. Produkt został zaprojektowany zgodnie ze standardami DIN w zakresie wymiarów i bezpieczeństwa, a także poddany badaniom odporności na promieniowanie UV oraz palności (nie rozprzestrzenia płomienia).

Zastosowanie

Listwa z przegrodą przeznaczona jest do prowadzenia oraz ochrony przewodów i kabli w instalacjach elektrycznych i telekomunikacyjnych układanych na ścianach wewnątrz i na zewnątrz budynków (w klimacie umiarkowanym). Sprawdza się w różnych scenariuszach:

• Instalacje oświetleniowe i siłowe w budynkach mieszkalnych, biurowych i przemysłowych.
• Okablowanie sieci teleinformatycznych (LAN, telefonicznych, CCTV) z koniecznością separacji od przewodów energetycznych.
• Trasy kablowe w hale produkcyjne, magazyny i warsztaty – ochrona przed uszkodzeniami mechanicznymi.
• Modernizacje istniejących instalacji – szybkie dodanie nowych obwodów bez kucia ścian.

Wskazówki Montażowe

Montaż listwy instalacyjnej powinien być wykonywany przez wykwalifikowany personel posiadający uprawnienia SEP (dotyczy również prac elektrycznych przyłączanych do listwy). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodach, które będą prowadzone w listwie. Listwę mocuje się do podłoża za pomocą odpowiednich uchwytów lub kołków rozporowych (nie są dołączone do zestawu) – należy dobrać je do rodzaju ściany i przewidywanej masy przewodów. Podczas zamykania pokrywy upewnić się, że przewody są ułożone równomiernie i nie są nadmiernie ściśnięte. W przypadku prowadzenia kabli w listwie z przegrodą, każdą komorę przeznaczyć dla jednego rodzaju obwodu (np. 230 V AC i niskiego napięcia). Przekrój przewodów oraz ich liczbę dobierać zgodnie z normą obciążalności prądowej i wymaganiami odbiorników.

FAQ

• Czy listwa nadaje się do montażu na zewnątrz? Tak, materiał listwy jest odporny na promieniowanie UV w klimacie umiarkowanym, więc może być stosowana na elewacjach, tarasach czy w innych miejscach narażonych na słońce. Należy jednak unikać bezpośredniego kontaktu z wodą (np. deszczem) – w miejscach wilgotnych zalecamy stosowanie dodatkowej uszczelki lub wybór listwy z wyższym stopniem ochrony.
• Jakie maksymalne obciążenie mechaniczne może wytrzymać listwa? Producent nie podaje konkretnych wartości. Listwa przeznaczona jest do lekkich przewodów i kabli – nie należy jej obciążać mechanicznymi elementami konstrukcyjnymi. W przypadku montażu cięższych kabli (np. YKY 5x10 mm²) należy stosować dodatkowe wsporniki co 0,5–1 m.
• Czy listwa ma atest dla instalacji przeciwpożarowych? Listwa nie rozprzestrzenia płomienia, co potwierdzono badaniami, jednak nie określono jej klasy odporności ogniowej (np. EI). Może być stosowana jako trasa kablowa w strefach o normalnym ryzyku pożarowym, ale w strefach wymagających specjalnych zabezpieczeń (np. drogi ewakuacyjne) należy wybrać listwę z certyfikowaną odpornością ogniową.
