Linka wyłącznika cięgowego 3,2mm2 do XY2CH, długość 10,5m | XY2CZ301 Telemecanique Sensors

Opis i Kluczowe Cechy

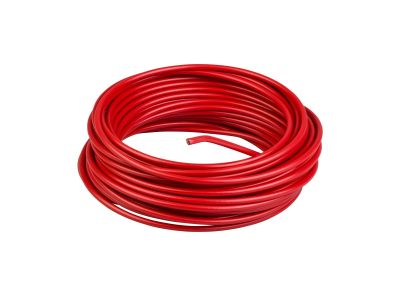

Linka stalowa o numerze katalogowym XY2CZ301 to dedykowane akcesorium zaprojektowane przez renomowanego producenta Telemecanique Sensors, przeznaczone do współpracy z wyłącznikami linkowymi bezpieczeństwa z serii Preventa XY2CH. Produkt charakteryzuje się średnicą zewnętrzną wynoszącą 3,2 mm, co zapewnia optymalny kompromis pomiędzy elastycznością a wytrzymałością mechaniczną niezbędną w systemach zatrzymania awaryjnego. Całkowita długość linki wynosi 10,5 metra, co pozwala na zabezpieczenie rozległych stref roboczych przy przenośnikach taśmowych lub liniach produkcyjnych.

• Wysoka wytrzymałość mechaniczna: Stalowy rdzeń gwarantuje odporność na zerwanie oraz minimalne wydłużenie pod wpływem naprężenia wstępnego.
• Precyzyjne dopasowanie: Akcesorium jest w pełni kompatybilne z mechanizmami wyzwalającymi serii XY2CH, co eliminuje ryzyko zacięć systemu.
• Ochronna powłoka: Zastosowana izolacja zewnętrzna chroni stalowy oplot przed korozją oraz wpływem czynników zewnętrznych, zwiększając żywotność całego układu bezpieczeństwa.

Zgodność z Normami

Produkt został zaprojektowany jako integralna część systemów bezpieczeństwa maszynowego. Stosowanie oryginalnych akcesoriów Telemecanique Sensors wspiera zachowanie certyfikacji całego układu zgodnie z normami bezpieczeństwa funkcjonalnego. Linka spełnia wymagania dyrektyw maszynowych w zakresie osprzętu do urządzeń zatrzymania awaryjnego, co jest kluczowe dla zachowania odpowiedniego poziomu nienaruszalności bezpieczeństwa (SIL) oraz poziomu zapewnienia bezpieczeństwa (PL) w zakładzie przemysłowym.

Zastosowanie

Linka XY2CZ301 znajduje szerokie zastosowanie w sektorze przemysłowym, gdzie wymagane jest zapewnienie natychmiastowego dostępu do funkcji E-Stop na całej długości maszyny. Jest idealnym rozwiązaniem dla:

• Systemów transportu bliskiego i przenośników taśmowych o długości do 10 metrów.
• Linii pakujących i montażowych, gdzie operator musi mieć możliwość zatrzymania procesu z dowolnego miejsca.
• Maszyn do obróbki materiałów, wymagających zabezpieczenia strefy niebezpiecznej o dużym obwodzie.
• Magazynów zautomatyzowanych i centrów logistycznych.

Wskazówki Montażowe

Prawidłowa instalacja linki jest warunkiem koniecznym dla niezawodnego działania wyłącznika cięgowego. Podczas montażu należy zwrócić uwagę na następujące aspekty techniczne:

• Prowadzenie linki: Należy stosować przelotki (podpory linki) w odstępach zalecanych przez producenta (zazwyczaj co 2-3 metry), aby uniknąć zwisania linki i zapewnić płynne przeniesienie siły na wyłącznik.
• Napięcie wstępne: Po zamontowaniu linki należy precyzyjnie ustawić napięcie za pomocą śruby rzymskiej lub napinacza, obserwując wskaźnik na wyłączniku XY2CH (wskaźnik powinien znajdować się w polu zielonym).
• Zakończenia: Do mocowania końców linki należy używać dedykowanych zacisków, które zapobiegają wysunięciu się stalowego rdzenia pod obciążeniem.
• Promień gięcia: Należy unikać ostrych załamań linki, które mogłyby doprowadzić do jej przedwczesnego zmęczenia materiałowego.

FAQ

• Czy linkę można skracać? Tak, linka o długości 10,5 metra może być docięta do wymaganej długości instalacji, pod warunkiem zastosowania odpowiednich zakończeń i zachowania marginesu na montaż napinacza.
• Czy linka XY2CZ301 pasuje do wyłączników innych producentów? Choć technicznie jest to możliwe, producent zaleca stosowanie jej wyłącznie z serią XY2CH, aby zagwarantować pełną zgodność parametrów mechanicznych i certyfikację systemu bezpieczeństwa.
• Jaka jest średnica samej linki bez otuliny? Średnica 3,2 mm odnosi się do wymiaru zewnętrznego, który jest kluczowy dla doboru odpowiednich przelotek i zacisków montażowych.
