LINERGY DO SZYNY 1250A PSet | LVS04505 Schneider Electric

Opis i Kluczowe Cechy

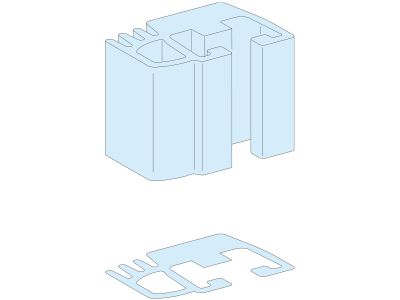

Profil Linergy DO SZYNY 1250A PSet to kompaktowy system szyn zbiorczych do pionowej instalacji w panelach rozdziału energii elektrycznej. Zapewnia stabilne i bezpieczne połączenia o maksymalnym prądzie 1250 A, co umożliwia efektywną dystrybucję energii w instalacjach o dużej mocy. Jego zwarta konstrukcja o wymiarach 1670 mm długości, 32,5 mm szerokości i 42,5 mm wysokości pozwala na optymalne wykorzystanie przestrzeni w szafach i rozdzielnicach.

• Maksymalny prąd 1250 A: Zapewnia wysoką wydajność energetyczną, odpowiednią do zasilania dużych obwodów i rozdzielni elektrycznych.
• Kompaktowe wymiary 1670x32,5x42,5 mm: Umożliwiają montaż w ograniczonej przestrzeni szafy, bez konieczności stosowania dodatkowych rozwiązań powiększających gabaryty instalacji.
• Pionowa instalacja w panelach: Ułatwia organizację okablowania i poprawia cyrkulację powietrza w rozdzielnicy, co jest istotne dla chłodzenia aparatury.
• Stabilna konstrukcja: Zapewnia trwałość połączeń i minimalizuje ryzyko luzowania się styków nawet przy dużym obciążeniu.
• Uniwersalność zastosowań: Kompatybilny z innymi elementami systemu Linergy, co ułatwia projektowanie i modernizację instalacji.

Zgodność z Normami

Profil Linergy DO SZYNY 1250A PSet spełnia wymagania norm dotyczących szyn zbiorczych i rozdziału energii w instalacjach elektrycznych. Produkt posiada deklarację zgodności CE, co potwierdza jego zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

System szyn zbiorczych Linergy DO SZYNY 1250A PSet znajduje zastosowanie w instalacjach wymagających niezawodnego i wydajnego rozdziału energii o dużej mocy.

• Rozdzielnice główne i podrozdzielnice w budynkach przemysłowych i komercyjnych.
• Instalacje energetyczne w obiektach o wysokim poborze mocy (np. hale produkcyjne, centra danych).
• Modernizacja istniejących systemów rozdziału energii, gdzie wymagane jest zwiększenie obciążalności prądowej.
• Projektowanie nowych instalacji z uwzględnieniem kompaktowych rozwiązań dla oszczędności przestrzeni.

Wskazówki Montażowe

Montaż profilu powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z dokumentacją techniczną. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w panelu. Profil montować pionowo, zachowując odpowiednie odstępy między sąsiednimi szynami, aby zapewnić właściwą wentylację i uniknąć przegrzania. Podczas dokręcania połączeń należy stosować zalecane momenty dokręcania, aby zapewnić optymalny docisk styków. Po montażu przeprowadzić oględziny i testy izolacyjne.

FAQ

• Jakie maksymalne napięcie może obsługiwać ten profil? Dane produktu nie określają maksymalnego napięcia. Profil jest przeznaczony do instalacji niskiego napięcia zgodnie z typowymi zastosowaniami szyn zbiorczych.
• Czy profil jest kompatybilny z innymi systemami szyn zbiorczych? Profil Linergy DO SZYNY 1250A PSet jest częścią systemu Linergy, co ułatwia integrację z innymi elementami tej samej serii. Dla innych systemów zaleca się weryfikację kompatybilności w dokumentacji producenta.
• Jaki jest zalecany odstęp między szynami? Dokładne odstępy nie zostały podane w danych produktu. Zaleca się przestrzeganie wytycznych projektowych i norm instalacyjnych, aby zapewnić odpowiednią wentylację i chłodzenie.
