Licznik Kstar Smart Meter ADW300W 3-fazowy, E8-10KT | ADW300W Kstar

Opis i Kluczowe Cechy

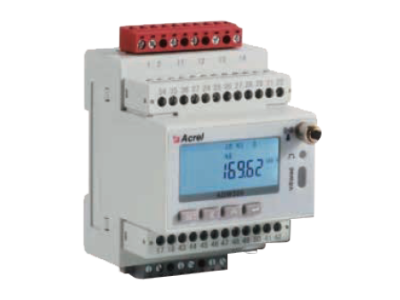

Licznik Kstar Smart Meter ADW300W to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o profesjonalnych systemach fotowoltaicznych oraz magazynach energii marki Kstar. Jako licznik 3-fazowy, umożliwia on precyzyjne monitorowanie przepływów energii w czasie rzeczywistym, co jest kluczowe dla optymalizacji autokonsumpcji oraz poprawnego zarządzania procesami ładowania i rozładowywania akumulatorów. Urządzenie charakteryzuje się pomiarem półpośrednim, wykorzystując dedykowane przekładniki prądowe ESCT-TA16 o prądzie wtórnym 40mA (zakres 120A/40mA), co pozwala na bezpieczną instalację bez konieczności przerywania głównych torów prądowych o dużym natężeniu.

• Wszechstronna komunikacja: Obsługa interfejsów RS-485, protokołu Modbus-RTU oraz łączności bezprzewodowej 4G i WLAN zapewnia elastyczność w integracji z systemami monitoringu.
• Wysoka odporność: Stopień ochrony IP65 gwarantuje pełną pyłoszczelność oraz ochronę przed strugami wody, co pozwala na montaż w wymagających warunkach środowiskowych.
• Zasilanie niskonapięciowe: Zakres napięcia zasilania od 13 V DC do 36 V DC umożliwia stabilną pracę w ramach systemów sterowania.
• Bezpieczeństwo operacyjne: Zintegrowane zabezpieczenia przed przepięciami i zwarciami chronią zarówno licznik, jak i połączoną z nim infrastrukturę komunikacyjną.

Zgodność z Normami

Urządzenie zostało zaprojektowane zgodnie z rygorystycznymi normami dotyczącymi aparatury modułowej i pomiarowej. Wysoki stopień ochrony IP65 potwierdza zgodność z normami środowiskowymi, umożliwiając eksploatację na zewnątrz budynków. Licznik spełnia standardy kompatybilności elektromagnetycznej (EMC) oraz wymogi bezpieczeństwa elektrycznego dla urządzeń pracujących w instalacjach niskiego napięcia, co jest niezbędne w profesjonalnych aplikacjach OZE.

Zastosowanie

Kstar ADW300W znajduje szerokie zastosowanie w komercyjnych i domowych instalacjach fotowoltaicznych. Jest niezbędnym elementem w systemach typu Hybrid, gdzie wymagana jest precyzyjna informacja o energii oddawanej do sieci oraz pobieranej z sieci (bilansowanie fazowe). Dzięki obsłudze Modbus-RTU i łączności 4G/WLAN, idealnie sprawdza się w rozproszonych systemach zarządzania energią (EMS), pozwalając na zdalny odczyt parametrów i optymalizację pracy magazynów energii Kstar.

Wskazówki Montażowe

Podczas instalacji licznika Kstar ADW300W należy zwrócić szczególną uwagę na poprawność kierunku montażu przekładników prądowych ESCT-TA16 – strzałka na przekładniku musi wskazywać kierunek przepływu energii od źródła do odbiornika. Kompaktowe wymiary 120 x 80 x 60 mm pozwalają na łatwą integrację w szafach sterowniczych. Należy zapewnić stabilne zasilanie DC w zakresie 13-36 V. W przypadku korzystania z komunikacji RS-485, zaleca się stosowanie skrętki ekranowanej, aby zminimalizować wpływ zakłóceń elektromagnetycznych na transmisję danych Modbus-RTU.

FAQ

• Czy licznik może pracować na zewnątrz? Tak, dzięki obudowie o stopniu ochrony IP65, urządzenie jest odporne na pył i wodę, co pozwala na montaż zewnętrzny.
• Z jakimi systemami jest kompatybilny ADW300W? Licznik jest w pełni kompatybilny z inwerterami i magazynami energii marki Kstar.
• Jaki jest typ pomiaru prądu? Jest to pomiar półpośredni realizowany za pomocą przekładników 120A/40mA, co zwiększa bezpieczeństwo i ułatwia montaż w istniejących rozdzielnicach.
• Jaki jest okres gwarancyjny? Producent przewiduje 5-letni okres gwarancji na ten model, co potwierdza wysoką jakość wykonania.
