Licznik Kstar 3-fazowy YDS60-80 5A | 4402-3979 Kstar

Opis i Kluczowe Cechy

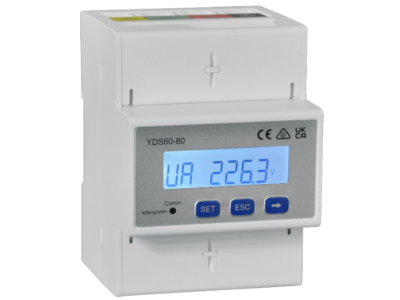

Licznik energii elektrycznej Kstar YDS60-80 to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o profesjonalnych systemach fotowoltaicznych oraz magazynach energii. Jako licznik 3-fazowy, umożliwia on precyzyjne monitorowanie przepływu energii w instalacjach o dużym zapotrzebowaniu mocy. Urządzenie charakteryzuje się wyjątkową elastycznością pomiarową – pozwala na pomiar bezpośredni prądu o natężeniu do 80A, co jest wystarczające dla większości instalacji komercyjnych i domowych, lub na pomiar półpośredni przy wykorzystaniu zewnętrznych przekładników prądowych o prądzie wtórnym wynoszącym 5A.

• Interfejs komunikacyjny RS-485: Wykorzystanie protokołu komunikacyjnego RS-485 gwarantuje stabilną i odporną na zakłócenia wymianę danych z inwerterami oraz systemami zarządzania energią (EMS).
• Wysoki stopień ochrony IP65: Obudowa urządzenia zapewnia całkowitą pyłoszczelność oraz ochronę przed strugami wody, co pozwala na bezpieczny montaż w wymagających warunkach środowiskowych, również na zewnątrz budynków.
• Zasilanie niskonapięciowe: Urządzenie pracuje w szerokim zakresie napięcia stałego od 13 V DC do 36 V DC, co ułatwia integrację z systemami sterowania.
• Bezpieczeństwo operacyjne: Zintegrowane zabezpieczenia przeciwprzepięciowe i zwarciowe chronią elektronikę licznika oraz podłączone komponenty systemu przed awariami sieciowymi.

Zgodność z Normami

Licznik Kstar YDS60-80 został zaprojektowany zgodnie z rygorystycznymi normami dotyczącymi urządzeń pomiarowych stosowanych w energetyce odnawialnej. Wysoka klasa szczelności IP65 potwierdza jego odporność na czynniki zewnętrzne zgodnie z międzynarodowymi standardami ochrony obudów. Urządzenie spełnia wymagania dotyczące kompatybilności elektromagnetycznej (EMC), co jest kluczowe przy współpracy z inwerterami generującymi wysokie częstotliwości przełączeń. Precyzja pomiaru energii czynnej i biernej pozwala na rzetelne rozliczanie uzysków z instalacji fotowoltaicznej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w nowoczesnej elektroenergetyce, szczególnie tam, gdzie wymagana jest ścisła współpraca z ekosystemem marki Kstar. Jest on dedykowany do:

• Systemów fotowoltaicznych (PV): Monitorowanie produkcji energii w czasie rzeczywistym i optymalizacja autokonsumpcji.
• Magazynów energii: Zarządzanie procesami ładowania i rozładowania akumulatorów w celu maksymalizacji efektywności ekonomicznej instalacji.
• Systemów Smart Home i BMS: Integracja danych o zużyciu energii z nadrzędnymi systemami zarządzania budynkiem poprzez magistralę RS-485.
• Instalacji przemysłowych: Kontrola obciążeń 3-fazowych w zakładach produkcyjnych przy prądach do 80A.

Wskazówki Montażowe

Podczas instalacji licznika Kstar YDS60-80 należy zwrócić szczególną uwagę na poprawność połączeń fazowych, aby zapewnić prawidłowy kierunek zliczania energii. Kompaktowe wymiary (120 x 80 x 60 mm) oraz niska waga (1,5 kg) ułatwiają montaż w rozdzielnicach elektrycznych. W przypadku pomiaru półpośredniego należy zastosować przekładniki o prądzie wtórnym 5A i upewnić się, że przewody komunikacyjne RS-485 są poprowadzone skrętką ekranowaną, co zminimalizuje ryzyko błędów w transmisji danych. Należy zachować odpowiednie momenty dokręcania zacisków prądowych, aby uniknąć przegrzewania się styków przy maksymalnym obciążeniu 80A.

FAQ

• Czy licznik może pracować na zewnątrz? Tak, dzięki klasie szczelności IP65 licznik jest odporny na kurz i wodę, co umożliwia jego montaż w miejscach narażonych na warunki atmosferyczne.
• Z jakimi inwerterami współpracuje ten model? Licznik jest w pełni kompatybilny z systemami fotowoltaicznymi i magazynami energii marki Kstar.
• Jaki jest maksymalny prąd pomiaru bezpośredniego? Urządzenie pozwala na bezpośredni pomiar prądu do 80A bez konieczności stosowania dodatkowych przekładników.
• Jaki jest okres gwarancyjny? Producent zapewnia 5-letni okres gwarancji na ten model, co potwierdza wysoką jakość wykonania i niezawodność komponentów.
