Licznik impulsów MAX-MB-LI-4LO z wyjściem modbus rtu 4-kanałowy 1mod. | MAX-MB-LI-4LO F&F

Opis i Kluczowe Cechy

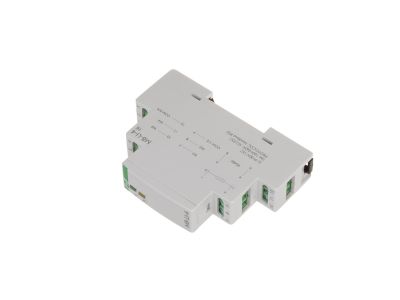

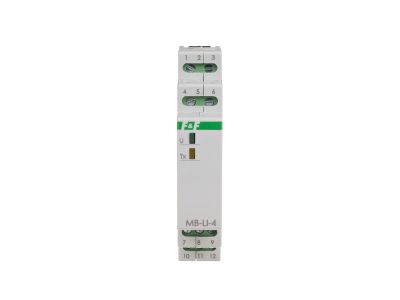

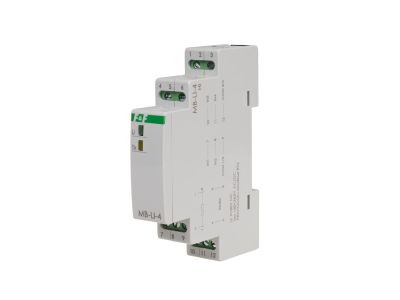

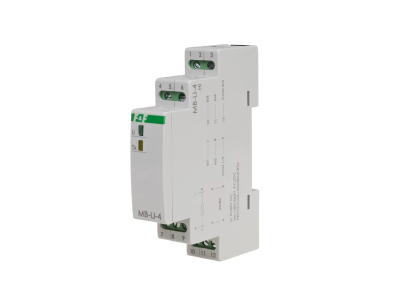

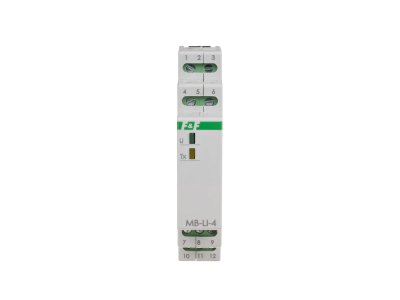

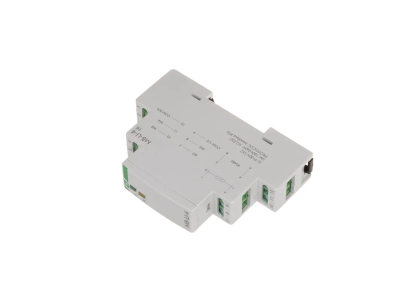

Moduł licznika impulsów MAX-MB-LI-4Lo to czterokanałowe urządzenie przeznaczone do zliczania sygnałów AC/DC i przesyłania danych przez port RS-485 z protokołem MODBUS RTU. Zasilany napięciem 9–30 V DC, montowany w jednym module 18 mm na szynie TH35, umożliwia precyzyjne monitorowanie liczby cykli pracy w systemach automatyki budynkowej i przemysłowej. Dzięki czterem niezależnym wejściom oraz elastycznemu adresowaniu (1–247) stanowi kompaktowe i skalowalne rozwiązanie do zdalnego odczytu.

• 4 niezależne wejścia cyfrowe (6–30 V AC/DC): umożliwiają jednoczesne zliczanie impulsów z czterech różnych źródeł, np. styków pomocniczych styczników, czujników zbliżeniowych czy wyjść przetworników.
• Interfejs RS-485 z protokołem MODBUS RTU (tryb SLAVE): zapewnia bezpośrednią integrację z systemami sterowania PLC, HMI i nadzoru BMS, eliminując potrzebę dodatkowych konwerterów.
• Ustawiana prędkość transmisji 1200–115200 bit/s, konfigurowalna parzystość (EVEN/ODD/NONE) oraz bity stopu (1/1,5/2): daje pełną elastyczność dopasowania do wymagań magistrali w istniejącej instalacji.
• Zakres napięcia wejściowego licznika 6–30 V AC/DC oraz maksymalna częstotliwość zliczania 100 Hz: pozwala na bezpieczną współpracę zarówno z sygnałami niskonapięciowymi DC, jak i typowymi sygnałami AC z czujników przemysłowych.
• Kompaktowy format 1 moduł (18 mm), montaż na szynie TH35, stopień ochrony IP20: oszczędza miejsce w rozdzielnicy i ułatwia instalację w szafkach sterowniczych.

Zgodność z Normami

Urządzenie spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Zostało zaprojektowane zgodnie z obowiązującymi standardami dotyczącymi aparatury modułowej oraz kompatybilności elektromagnetycznej (EMC). Brak szczegółowych oznaczeń norm w dokumentacji produktu – zaleca się stosowanie zgodnie z przeznaczeniem producenta oraz lokalnymi przepisami instalacyjnymi.

Zastosowanie

Licznik impulsów MAX-MB-LI-4Lo znajduje zastosowanie wszędzie tam, gdzie konieczne jest zliczanie zdarzeń lub cykli pracy i przesyłanie tych danych do systemów nadrzędnych. Sprawdza się w automatyce budynkowej, przemysłowej oraz w systemach zarządzania energią.

• Zliczanie włączeń pomp, wentylatorów, sprężarek i innych urządzeń w celu monitorowania czasu pracy i planowania przeglądów.
• Rejestracja liczby impulsów z liczników energii, przepływomierzy lub czujników obrotów w systemach BMS.
• Zbieranie danych z przycisków i łączników w aplikacjach kontroli dostępu lub sygnalizacji – 4 niezależne kanały umożliwiają odczyt z kilku punktów.
• Integracja z PLC lub sterownikami programowalnymi w celu realizacji algorytmów zliczania, alarmów progowych i raportowania.

Wskazówki Montażowe

Montaż i podłączenie licznika impulsów może być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do mocowania na szynie TH35 (35 mm) w rozdzielnicy w suchym pomieszczeniu (IP20). Przyłącza dokonuje się za pomocą zacisków śrubowych o maksymalnym przekroju 2,5 mm². Moment dokręcający wynosi 0,4 Nm – należy go przestrzegać, aby uniknąć uszkodzenia zacisków lub poluzowania połączeń. Przewody należy dobrać do prądu obciążenia (max. pobór mocy 0,3 W) oraz do napięcia wejściowego (zalecany przekrój co najmniej 0,5 mm² dla sygnałów). Przed pierwszym uruchomieniem skonfigurować adres MODBUS, prędkość i parametry transmisji zgodnie z dokumentacją producenta.

FAQ

• Czy licznik wymaga zewnętrznego zasilacza? Tak, napięcie zasilania modułu wynosi 9–30 V DC. Należy podłączyć stabilizowane źródło napięcia stałego o odpowiedniej wydajności prądowej (pobór mocy to zaledwie 0,3 W).
• Jakie napięcie można podać na wejścia liczące? Wejścia cyfrowe akceptują napięcie w zakresie 6–30 V zarówno DC, jak i AC. Impulsy mogą pochodzić np. z suchych styków (z dodatkowym napięciem zewnętrznym), czujników PNP/NPN lub wyjść przekaźników.
• Czy można zmienić adres modułu w sieci MODBUS? Tak, adres SLAVE można ustawić w zakresie 1–247 za pomocą oprogramowania konfiguracyjnego (brak informacji o narzędziach w dostarczonych danych – zazwyczaj producent udostępnia dedykowaną aplikację lub rejestr konfiguracyjny).
