Licznik impulsów CLI-02 24-264V AC/DC | CLI-02 F&F

Opis i Kluczowe Cechy

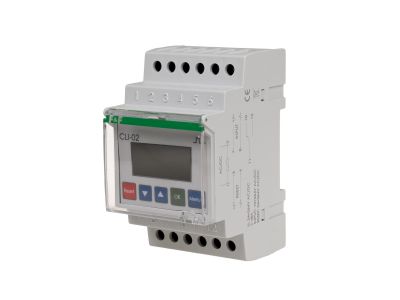

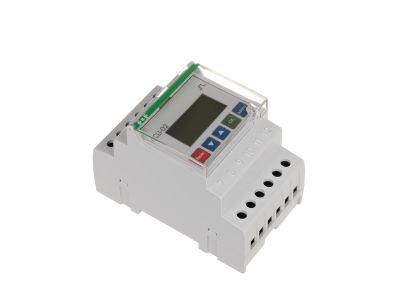

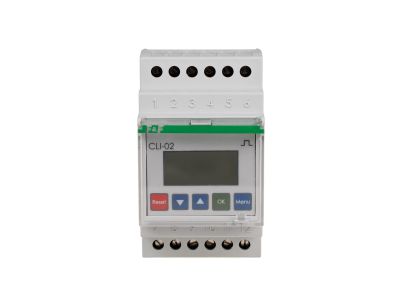

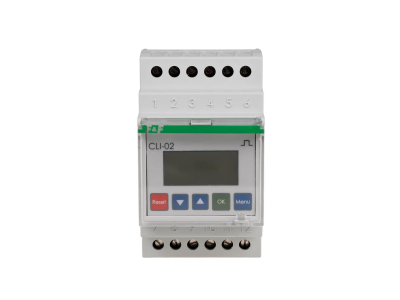

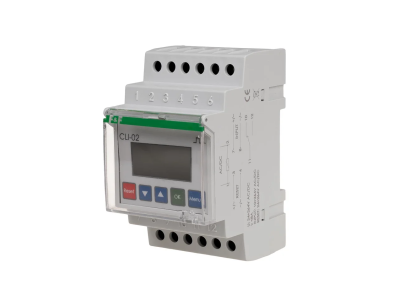

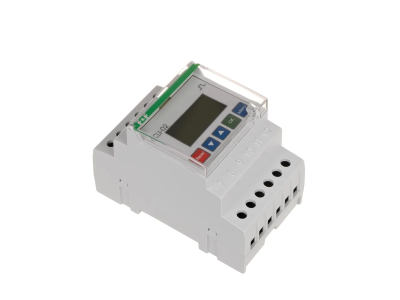

Programowalny licznik impulsów CLI-02 firmy Relpol to uniwersalne urządzenie przeznaczone do precyzyjnego zliczania sygnałów napięciowych AC/DC w układach automatyki. Zasilany napięciem 24÷264 V AC/DC, oferuje styk 1×NO/NC o obciążalności 8 A. Urządzenie zajmuje 3 moduły (52,5 mm) i montowane jest na szynie TH35. Dzięki szerokiemu zakresowi napięcia pracy oraz możliwości programowania progów i akcji, licznik CLI-02 sprawdza się w różnorodnych aplikacjach przemysłowych i budynkowych.

• Szeroki zakres napięcia zasilania 24÷264 V AC/DC: umożliwia pracę w instalacjach zarówno niskiego, jak i sieciowego napięcia bez konieczności stosowania dodatkowych zasilaczy.
• Wejście liczące 10÷264 V AC/DC (stan wysoki): kompatybilne z większością czujników, enkoderów i przycisków – sygnały od 10 V są pewnie wykrywane, zapewniając niezawodne zliczanie.
• Częstotliwość zliczania DC do 5 kHz: pozwala na rejestrację szybkich impulsów, np. z enkoderów w aplikacjach precyzyjnego pozycjonowania.
• Programowalność i maksymalna zliczana wartość 99 999 999: daje elastyczność w ustawianiu progów oraz akcji wyjściowej – idealne do kontroli liczby cykli, obrotów czy sztuk.
• Styk 1×NO/NC o obciążalności 8 A: umożliwia bezpośrednie sterowanie stycznikami, przekaźnikami lub sygnalizacją, bez potrzeby dodatkowego wzmacniacza.

Zgodność z Normami

Licznik impulsów CLI-02 został zaprojektowany zgodnie z wymogami obowiązujących norm europejskich. Urządzenie posiada oznaczenie CE, co potwierdza spełnienie wymagań dotyczących bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodnie z instrukcją producenta gwarantują poprawną i bezpieczną pracę w instalacjach niskiego napięcia.

Zastosowanie

Licznik CLI-02 znajduje zastosowanie wszędzie tam, gdzie konieczne jest precyzyjne zliczanie impulsów napięciowych i wykonanie określonej akcji po osiągnięciu zaprogramowanego progu.

• Kontrola liczby cykli prasy, dziurkarki lub innego urządzenia cyklicznego.
• Zliczanie liczby obrotów wałów, rolek czy wentylatorów w połączeniu z czujnikami indukcyjnymi lub enkoderami.
• Monitorowanie liczby elementów schodzących z taśmy produkcyjnej – sygnalizacja i zatrzymanie linii po osiągnięciu zadanej ilości.
• Automatyka budynkowa: zliczanie załączeń oświetlenia, urządzeń klimatyzacyjnych lub wind.

Wskazówki Montażowe

Montaż licznika impulsów CLI-02 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy o stopniu ochrony IP20. Moment dokręcający dla zacisków śrubowych wynosi 0,5 Nm. Przekrój przewodów przyłączeniowych należy dobrać do prądu obciążenia styków (maks. 4 mm²). Należy stosować się do zaleceń zawartych w dokumentacji technicznej producenta.

FAQ

• Jaki jest maksymalny prąd obciążenia styku wyjściowego? Styk 1×NO/NC może przełączać prąd do 8 A (obciążenie rezystancyjne). Wartość ta jest wystarczająca do bezpośredniego sterowania większością styczników i przekaźników.
• Czy licznik CLI-02 może zliczać impulsy z czujników 24 V DC? Tak – wejście liczące akceptuje napięcie w stanie wysokim od 10 do 264 V AC/DC, więc sygnały 24 V DC są prawidłowo wykrywane. Stan niski to 0–5 V.
• Jaki jest stopień ochrony obudowy? Obudowa ma stopień ochrony IP20 – urządzenie jest chronione przed dostępem palcem i ciałami stałymi >12,5 mm, ale nie jest wodoodporne. Należy montować je w rozdzielnicy zapewniającej odpowiednią ochronę przed wilgocią.
