Licznik impulsów CLI-01 24-264V AC/DC | CLI-01 F&F

Opis i Kluczowe Cechy

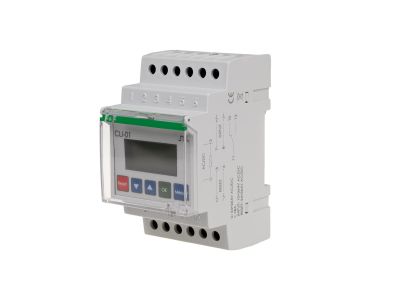

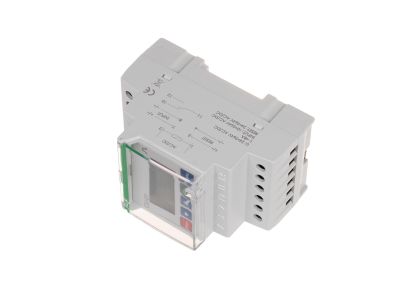

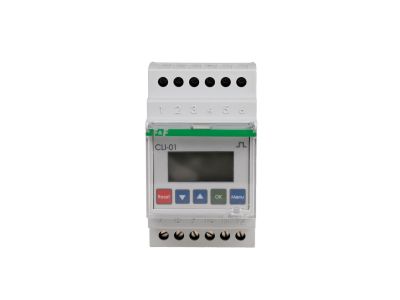

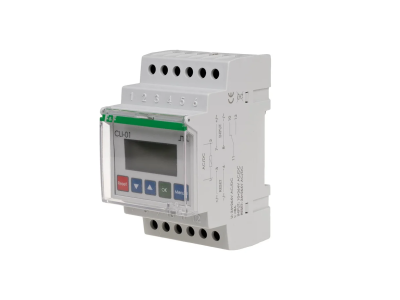

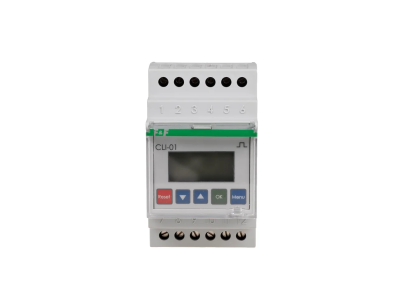

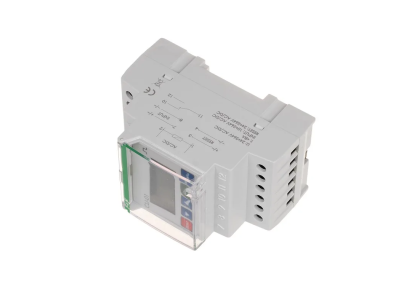

Licznik impulsów CLI-01 to programowalny przyrząd służący do zliczania sygnałów napięciowych AC/DC. Wyposażony w przekaźnikowe wyjście 1×NO/NC o maksymalnym prądzie obciążenia 8 A, umożliwia sterowanie zewnętrznymi urządzeniami po osiągnięciu zaprogramowanej wartości. Szerokość modułu wynosi 3 moduły (52,5 mm), co ułatwia montaż w rozdzielnicy na szynie 35 mm. Zasilanie w szerokim zakresie 24÷264 V AC/DC zapewnia uniwersalność zastosowania.

• Szeroki zakres napięcia zasilania 24÷264 V AC/DC: urządzenie może być stosowane w instalacjach prądu stałego i przemiennego bez konieczności stosowania dodatkowych zasilaczy.
• Przekaźnikowe wyjście 1×NO/NC o prądzie 8 A: umożliwia bezpośrednie sterowanie odbiornikami o znacznym obciążeniu, np. stycznikami czy zaworami.
• Wejście liczące akceptujące szeroki zakres napięć (stan niski 0÷5 V, stan wysoki 10÷264 V AC/DC): kompatybilność z różnymi czujnikami i urządzeniami zewnętrznymi bez potrzeby stosowania konwerterów.
• Wysoka częstotliwość zliczania dla sygnału DC do 5 kHz: precyzyjne zliczanie szybkich impulsów, idealne do kontroli obrotów lub cykli w maszynach.
• Programowalna maksymalna wartość zliczania do 99 999 999: elastyczność w ustawianiu limitów dla długotrwałych procesów produkcyjnych.

Zgodność z Normami

Licznik impulsów CLI-01 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Przeznaczony do montażu w obwodach o napięciu znamionowym do 264 V AC/DC.

Zastosowanie

Licznik impulsów CLI-01 znajduje zastosowanie w układach automatyki przemysłowej i budynkowej, gdzie wymagane jest zliczanie sygnałów napięciowych i realizacja sterowania po osiągnięciu zadanej wartości. Sprawdza się w następujących scenariuszach:

• Kontrola liczby uderzeń prasy lub cykli maszyny produkcyjnej.
• Zliczanie obrotów urządzeń rotujących (np. wentylatorów, silników) przy współpracy z czujnikami indukcyjnymi lub Halla.
• Monitorowanie liczby elementów schodzących z taśmy produkcyjnej – sygnalizacja lub zatrzymanie procesu po osiągnięciu limitu.
• Sterowanie liniami opóźniającymi lub sekwencyjnymi w układach automatyki budynkowej.

Wskazówki Montażowe

Montaż i podłączenie licznika impulsów CLI-01 mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (35 mm) w rozdzielnicy o stopniu ochrony IP20. Zaciski śrubowe dopuszczają przekrój przewodów do 4,0 mm²; moment dokręcający wynosi 0,5 Nm. Przekrój przewodów należy dobrać do maksymalnego prądu obciążenia (8 A). Przed pierwszym uruchomieniem należy zaprogramować żądaną wartość progową zgodnie z dokumentacją producenta.

FAQ

• Jak zresetować licznik CLI-01? Licznik posiada dedykowane wejście RESET, które po podaniu napięcia 24÷264 V AC/DC zeruje aktualną wartość zliczoną. Można je podłączyć do zewnętrznego przycisku lub sygnału automatyki.
• Jaka jest maksymalna częstotliwość zliczania? Dla sygnału DC maksymalna częstotliwość wynosi 5 kHz, dla sygnału AC – 50 Hz. Należy dobrać rodzaj sygnału do źródła impulsów w instalacji.
• Jaki stopień ochrony ma licznik? Obudowa modułowa posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Montaż w szafie rozdzielczej zapewnia dodatkową ochronę.
