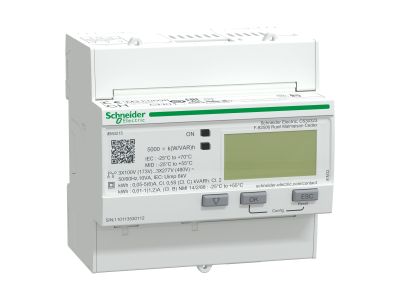

Licznik energii trójfazowy 5A kl 0,5S MID PowerLogic | A9MEM3215 Schneider Electric

Opis i Kluczowe Cechy

Licznik energii trójfazowy PowerLogic A9MEM3215 z serii Acti9 iEM3000 to zaawansowane urządzenie pomiarowe przeznaczone do precyzyjnego monitorowania zużycia energii w sieciach niskiego napięcia. Wyposażony w wyświetlacz LCD oraz diody LED sygnalizujące zasilanie, dokładność i komunikację, zapewnia pełną kontrolę nad parametrami sieci. Dzięki klasie dokładności 0,5S dla energii czynnej i obsłudze 4 taryf sprawdza się w aplikacjach fakturowania podrzędnego. Montowany na szynie DIN, kompaktowy (90 x 69 x 95 mm), oferuje komunikację Modbus oraz 2 wejścia cyfrowe do sterowania taryfami.

• Klasa dokładności 0,5S (IEC 62053-22): Gwarantuje bardzo precyzyjny pomiar energii czynnej, niezbędny przy rozliczeniach handlowych i certyfikacji MID.
• Obsługa 4 harmonogramów taryf: Umożliwia elastyczne rozliczanie energii w różnych strefach czasowych – idealne do optymalizacji kosztów.
• Komunikacja Modbus (zaciski śrubowe): Łatwa integracja z systemami BMS, PLC i nadzorem energetycznym – zdalny odczyt i zarządzanie.
• 2 wejścia cyfrowe do sterowania taryfami: Pozwalają na automatyczne przełączanie taryf w zależności od sygnałów zewnętrznych.
• Szeroki zakres napięcia zasilania (100–277 VAC L-N / 173–480 VAC L-L): Uniwersalność zastosowania w różnych konfiguracjach sieci jednofazowych i trójfazowych.

Zgodność z Normami

Licznik A9MEM3215 spełnia wymagania norm IEC 62053-22 (klasa 0,5S dla energii czynnej), EN 50470-3 (klasa C) oraz IEC 61557-12 (klasa 0,5S). Posiada certyfikaty CE, EAC, UL oraz MID – atestację metrologiczną dopuszczającą do rozliczeń handlowych w krajach Unii Europejskiej.

Zastosowanie

Dzięki wysokiej dokładności, obsłudze taryf i komunikacji Modbus licznik PowerLogic A9MEM3215 znajduje zastosowanie w wielu obszarach zarządzania energią:

• Fakturowanie podrzędne (sub billing) w budynkach wielolokalowych, biurowcach i centrach handlowych.
• Monitorowanie zużycia energii w instalacjach przemysłowych i węzłach rozdzielczych.
• Integracja z systemami automatyki budynkowej (BMS) do zdalnego odczytu i analizy danych.
• Pomiar energii w sieciach z transformatorami prądowymi 1A lub 5A – elastyczna konfiguracja przekładni.

Wskazówki Montażowe

Montaż licznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przekrój przewodów należy dobrać zgodnie z obowiązującymi normami i spodziewanym obciążeniem (max. prąd pomiarowy 5A). Zaciski śrubowe dokręcać momentem zgodnym z dokumentacją producenta. Należy zachować wymagane odstępy izolacyjne i wentylacyjne.

FAQ

• Czy licznik ma podświetlenie wyświetlacza? Tak, A9MEM3215 wyposażony jest w podświetlany wyświetlacz LCD oraz zieloną diodę LED sygnalizującą obecność zasilania, żółtą migającą diodę sprawdzającą dokładność oraz diody komunikacyjne.
• Jakie tryby pracy taryf obsługuje licznik? Urządzenie obsługuje do 4 harmonogramów taryfowych, które można przełączać za pomocą 2 wejść cyfrowych – umożliwia to dopasowanie do różnych stref czasowych i sygnałów zewnętrznych.
• Czy licznik posiada certyfikat MID? Tak, A9MEM3215 posiada certyfikat MID (zgodność z EN 50470-3), co pozwala na stosowanie go w rozliczeniach handlowych energii elektrycznej.
