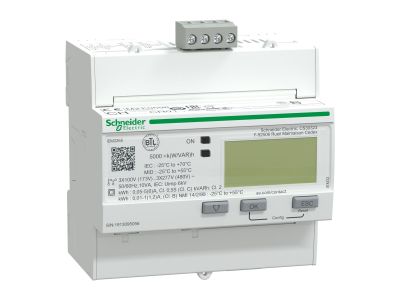

Licznik energii trójfazowy 5A kl 0,5S MID BACnet PowerLogic | A9MEM3265 Schneider Electric

Opis i Kluczowe Cechy

Licznik energii trójfazowy z serii Acti9 iEM3000, symbol A9MEM3265, marki PowerLogic. Przeznaczony do precyzyjnego pomiaru energii elektrycznej w instalacjach trójfazowych – klasa dokładności 0,5S i klasa C gwarantują wiarygodność odczytów wymaganą w aplikacjach fakturowania podrzędnego. Urządzenie zajmuje 5 modułów na szynie DIN (90 mm) i wyposażone jest w czytelny wyświetlacz LCD oraz diody LED sygnalizujące stan. Obsługuje protokół BACnet, co umożliwia łatwą integrację z systemami automatyki budynkowej.

• Klasa dokładności 0,5S (IEC 62053-22) i klasa C (EN 50470-3): precyzyjny pomiar energii czynnej – niezbędny do rozliczeń handlowych i analizy bilansu energetycznego.
• Prąd znamionowy 5A (przez przekładnik 1A lub 5A): elastyczność w doborze przekładników prądowych do istniejącej instalacji.
• Protokół komunikacyjny BACnet (zaciski śrubowe): bezpośrednia integracja z systemami BMS i nadzorem energetycznym.
• Programowalne wejście i wyjście cyfrowe: możliwość zliczania impulsów, alarmowania o przeciążeniu lub sterowania zewnętrznymi urządzeniami.
• Certyfikat MID: dopuszczenie do pomiarów rozliczeniowych w obrocie handlowym.

Zgodność z Normami

Licznik spełnia wymagania norm: IEC 62053-22 (energia czynna, klasa 0,5S), EN 50470-3 (energia czynna, klasa C) oraz IEC 61557-12. Posiada certyfikaty EAC, CE, UL oraz MID, co potwierdza zgodność z europejskimi i międzynarodowymi standardami bezpieczeństwa i dokładności pomiarowej.

Zastosowanie

Licznik przeznaczony jest do podlicznikowego fakturowania energii, monitorowania zużycia oraz integracji z systemami automatyki budynkowej. Mierzy energię czynną i bierną w czterech kwadrantach, a także napięcie, prąd i moce.

• Podliczniki dla najemców w budynkach komercyjnych i biurowych – rozliczanie na podstawie rzeczywistego zużycia.
• Monitorowanie i optymalizacja zużycia energii w obiektach przemysłowych.
• Integracja z systemami BMS przez BACnet – zdalny odczyt i sterowanie taryfami.
• Analiza bilansu energetycznego (pobór/oddawanie) w instalacjach z OZE.

Wskazówki Montażowe

Montaż na szynie DIN (TH35) powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie zasilania. Przekrój przewodów dobierz zgodnie z obciążalnością prądową i normami instalacyjnymi. Dokręcaj zaciski śrubowe momentem określonym w dokumentacji producenta.

FAQ

• Jaką klasę dokładności ma licznik? Klasa 0,5S dla energii czynnej według IEC 62053-22 oraz klasa C według EN 50470-3 – zapewnia precyzję wymaganą do fakturowania podrzędnego.
• Czy licznik obsługuje protokół BACnet? Tak, komunikacja odbywa się przez zaciski śrubowe, co pozwala na integrację z systemami automatyki budynkowej i zdalny odczyt.
• Czy licznik może być używany do rozliczeń handlowych? Tak, posiada certyfikat MID, który dopuszcza go do pomiarów rozliczeniowych w handlu energią.
